【专利】一种太阳能地源热泵供暖系统(专利号:201921504407.2)

专利号：201921504407.2
专利状态：有权
专利类型：[实用新型]
专利申请人：艾科尔新能源科技有限公司
专利分类号：F24D15/00(20060101)

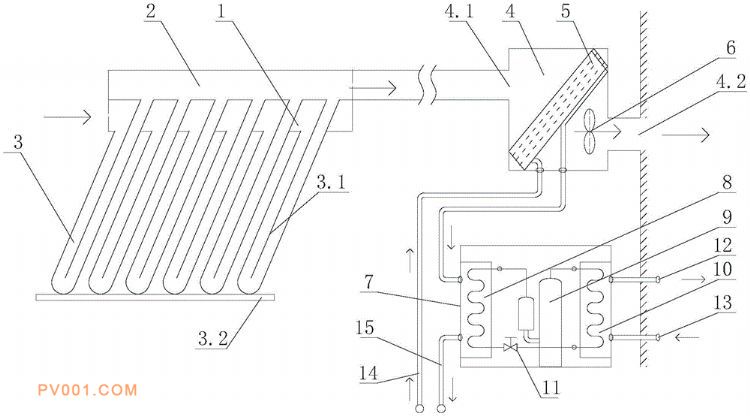

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供的一种太阳能地源热泵供暖系统，包括太阳能空气集热器装置、热量交换装置、地源热泵装置及地源井；太阳能空气集热器装置，包括有进风联箱、出风联箱和太阳能真空集热管；热量交换装置包括外壳，在外壳上设置有进风口与出风口，出风口连接至室内；在外壳内设置有热交换盘管与风机；地源热泵装置包括壳体，在壳体内设置有蒸发器、压缩机与冷凝器；地源井的出液管道连接至热交换盘管入口，自热交换盘管出口连接至蒸发器壳程，返回管道至地源井。本实用新型系统适合于各种场合下的连续供暖，尤其适用于农村用户，解决了广大农村清洁能源替代的供暖问题，具有稳定可靠，使用性强等特点。
