【专利】一种水泵恒压供水控制器(专利号:201920790691.8)

专利号：201920790691.8
专利状态：有权
专利类型：[实用新型]
专利申请人：广州炜尔电子有限公司
专利分类号：H05K7/20(20060101)

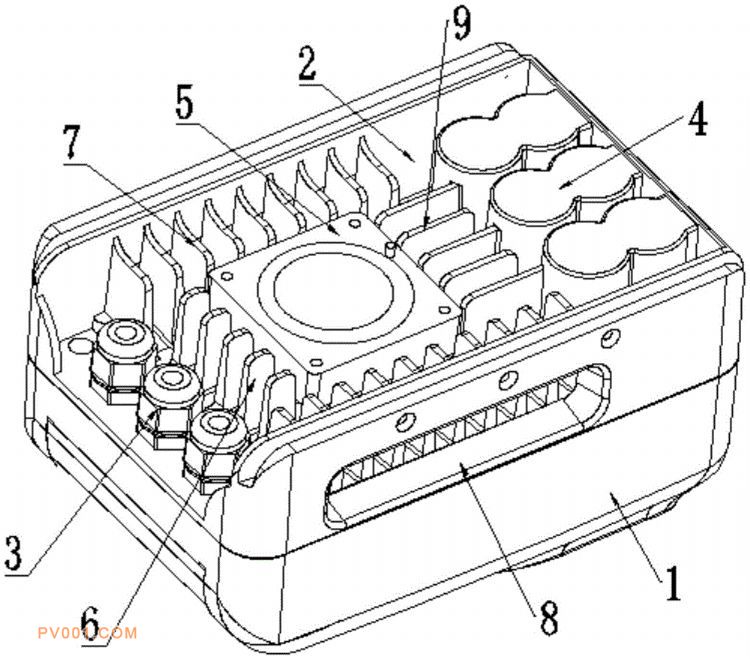

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及水泵恒压供水控制器领域，公开了一种水泵恒压供水控制器，包括控制器外壳，所述控制器外壳上安装有控制面板，所述控制器外壳内设有第一空腔，所述控制器外壳内安装接线端头和电容器，所述控制器外壳内安装有风机盒，所述风机盒和接线端头之间安装有第一散热翅片，所述电容器与风机盒之间安装有第三散热翅片，所述风机盒内安装有用于散热的风冷装置，所述控制器外壳上开设有散热通孔，可以有效的对控制器外壳中的电容器和接线端头进行散热，并通过风冷装置将集中的热量向外排出，散热效果佳，且对接线端头和电容器两个的不耐受高温的元件散热处理效果佳。
