【专利】无刷直流电机和管道泵(专利号:201921958375.3)

专利号：201921958375.3
专利状态：有权
专利类型：[实用新型]
专利申请人：江门市华工机电有限公司
专利分类号：H02K1/20(20060101)

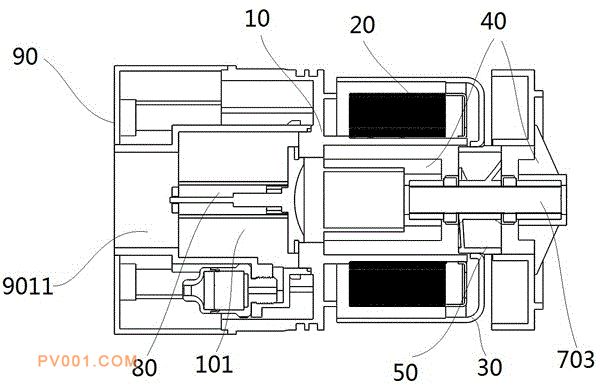

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开一种无刷直流电机，包括定子座、设置于定子座的定子和转子，定子座开设有贯穿定子座前后两端的第一管路，还包括安装于第一管路对应定子座内壁处的轴承支架，轴承支架开设有过水孔;还包括轴承连接于轴承支架的转轴，转子与转轴连接；定子位于第一管路外部，定子用于驱动转子自转。本实用新型的无刷直流电机工作时，往第一管路中通入水，水直接流经轴承和转轴，可对轴承、转轴进行散热的同时，定子通过热传递，整个第一管路对应的定子座内壁为散热面，散热效率高，尤其适合用于管道泵，在管道泵抽水的同时，大量流动的水实现无刷直流电机的快速散热，转轴相当于转子的旋转轴，转子转动平稳。
