【专利】一种海水淡化高压泵和透平一体机的转速测量装置(专利号:201920206200.0)

专利号：201920206200.0
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏大学
专利分类号：G01P3/36(20060101)

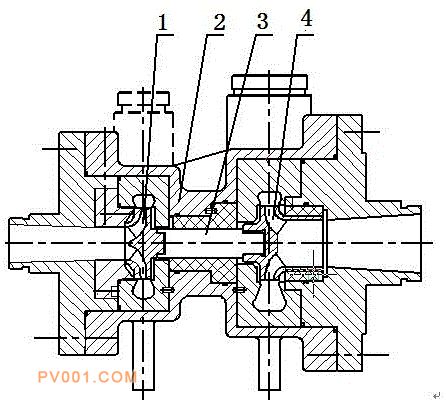

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及了一种海水淡化高压泵和透平一体机的转速测量装置，包括主轴，所述主轴位于透明壳体内，所述主轴一端安装透平叶轮，所述主轴另外一端安装高压泵叶轮，所述主轴的中心位置沿周向加工有若干齿形凹槽，所述齿形凹槽正上方设有激光位移传感器，所述激光位移传感器与计算机电路连接。本实用新型通过对主轴的结构进行特殊改造，即在主轴中心截面位置加工一圈布置均匀的齿形凹槽，利用激光位移传感器测量在一定时间内主轴上齿形凹槽的凹凸面与激光位移传感器之间的距离，并取一段时间内数据稳定的值进行时域分析和频域分析，从而实现计算出主轴的转速的目的。
