【专利】一种带有捷路的低环境温度空气源热泵冷媒系统(专利号:201920385093.2)

专利号：201920385093.2
专利状态：有权
专利类型：[实用新型]
专利申请人：任丘市宏旺采暖设备有限公司
专利分类号：F25B13/00(20060101)

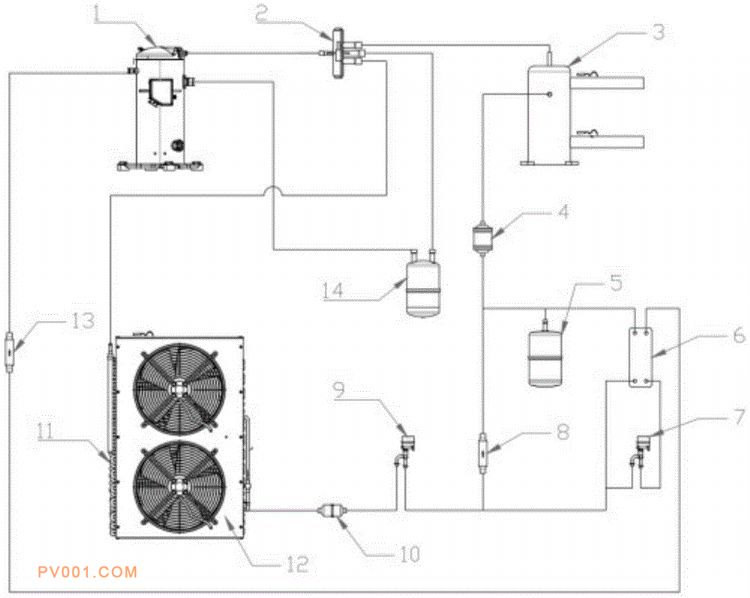

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种带有捷路的低环境温度空气源热泵冷媒系统，包括喷气增焓式压缩机、四通换向阀、水侧高效罐换热器、干燥过滤器、储液罐、板式换热器、增焓电子膨胀阀、捷路钢锥单流阀、电子膨胀阀、铜过滤器、空气侧翅片式换热器、钢锥单流阀和气液分离器，所述喷气增焓式压缩机的排气口通过管路与四通换向阀一侧的端口连接，四通换向阀另一侧的三个端口通过管道分别与水侧高效罐换热器、气液分离器、空气侧翅片式换热器的输入端连接。本实用新型在制冷模式下，由于压力和阻力作用冷媒不再通过板式换热器，而直接从捷路钢锥单向阀流出，缩短了冷媒流通路径，减少了能量损失。
