【专利】电动装载机变速箱的变速泵安装结构(专利号:201921192125.3)

专利号：201921192125.3
专利状态：有权
专利类型：[实用新型]
专利申请人：唐山鼎石汽车制造有限公司
专利分类号：F16H61/00(20060101)

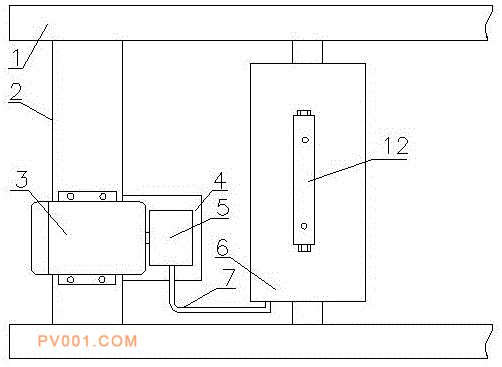

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及电动装载机，特别是一种电动装载机变速箱的变速泵安装结构。包括变速泵，变速泵的输入轴为空芯轴结构，电机的输出轴与变速泵的输入轴通过键连接；电机安装在电机支架上，电机支架横向置于电动装载机后车架前端的底部，电机支架的两端分别与后车架的左内侧板和右内侧板固接，变速泵安装在变速泵支架上，变速泵支架与电机支架固接。本实用新型减小了变速泵的吸油口与变速箱油底壳出油口的高度差，防止变速泵产生真空度，提高变速泵的使用寿命。
