【专利】一种住宅用太阳能热水和热泵复合热源辐射供暖系统(专利号:201920046441.3)

专利号：201920046441.3
专利状态：有权
专利类型：[实用新型]
专利申请人：滨州职业学院
专利分类号：F24D15/02(20060101)

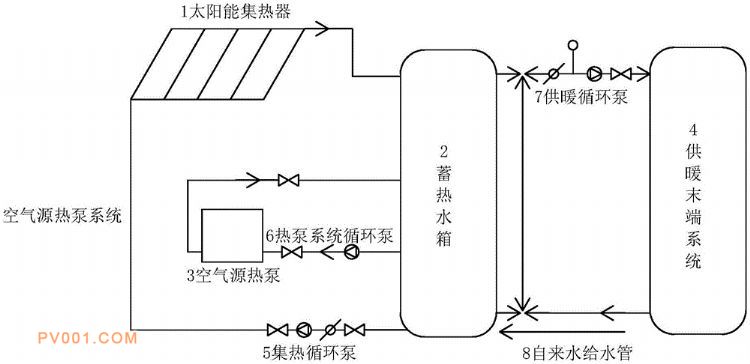

专利摘要：公开（公告）日:2020-04-21摘要:本新型涉及一种住宅用太阳能热水和热泵复合热源辐射供暖系统，太阳能集热系统包括蓄热水箱、集热循环泵、太阳能集热器、供暖循环泵、供暖末端系统，蓄热水箱进水口与太阳能集热器的出水口连接，蓄热水箱出水口连接供暖末端系统进水口，供暖末端系统出水口连接蓄热水箱进水口，蓄热水箱出水口连接太阳能集热器进水口；空气源热泵系统包括蓄热水箱、空气源热泵系统、供暖循环泵、供暖末端系统，蓄热水箱出水口与蓄热水箱进水口连接，蓄热水箱出水口连接供暖末端系统进水口，供暖末端系统出水口连接蓄热水箱进水口。本系统用于太阳能充足，阴雨天气和太阳能不足的天气，三者之间可以来回切换，不仅节省了能量，而且不耽误供暖的使用，节能环保。
