【专利】一种基于多程环形光腔的光泵原子磁力仪(专利号:201921162361.0)

专利号：201921162361.0
专利状态：有权
专利类型：[实用新型]
专利申请人：中国人民解放军军事科学院国防科技创新研究院
专利分类号：G01R33/032(20060101)

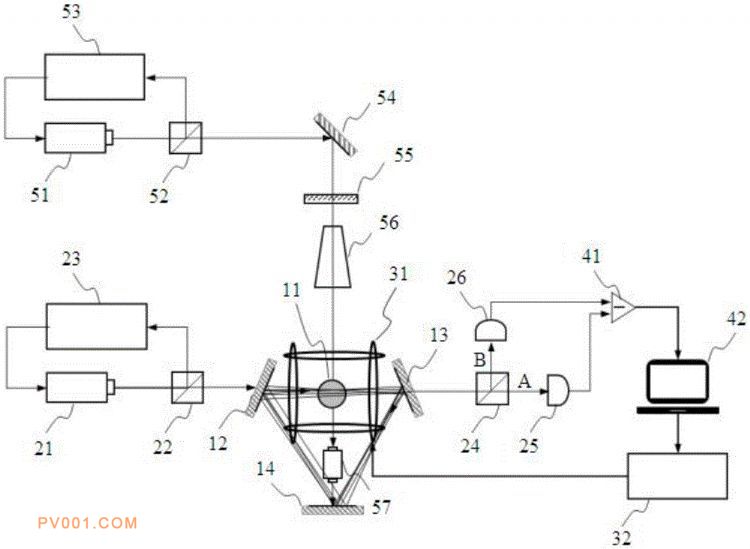

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供一种基于多程环形光腔的光泵原子磁力仪，包括多程环形光腔模块、探测光路模块、磁场控制模块、信号分析控制模块和泵浦光路模块；所述多程环形光腔模块用于实现探测激光多次往返通过原子气室，所述探测光路模块用于实现对磁场内原子自旋进动状态的探测过程并将光信号转化为电压信号，所述磁场控制模块用于对原子屏蔽外部环境磁场并产生功能磁场，所述信号分析控制模块用于读取和分析原子自旋进动状态的电压信号并反馈输出磁场控制信号，所述泵浦光路模块用于为原子气室提供泵浦光。本实用新型通过多次反射探测激光延长了原子介质对探测激光的作用距离，增强了信号输出信号强度，进而提高了光泵原子磁力仪的磁场探测灵敏度。
