【专利】一种稳定性好的泵防振装置(专利号:201921178010.9)

专利号：201921178010.9
专利状态：有权
专利类型：[实用新型]
专利申请人：内蒙古机电职业技术学院
专利分类号：F16F15/08(20060101)

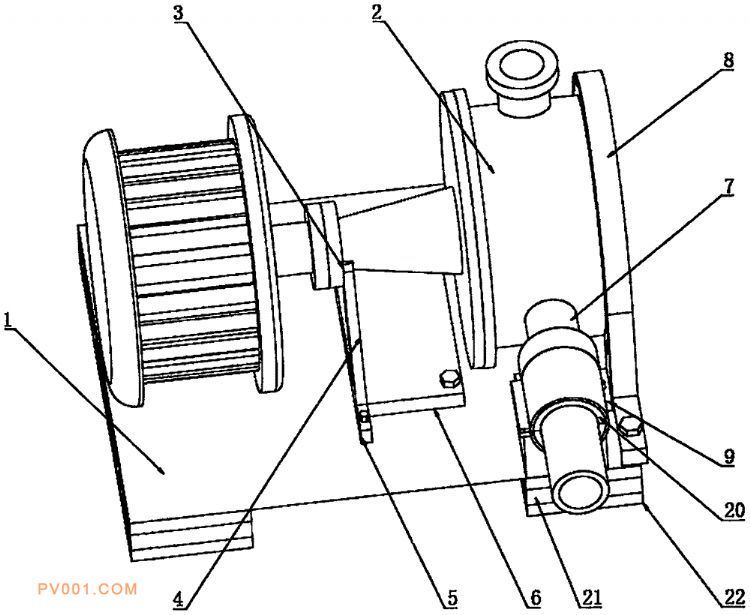

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种稳定性好的泵防振装置，所述减震钢板顶端中部安装有化工泵，所述化工泵中部外表面套接有支撑环，所述支撑环底端边部连接有支撑柱，所述支撑柱底端中部连接有支撑杆，所述支撑杆一端中部连接有支撑板，本实用新型结构科学合理，使用安全方便，通过支撑半圆环、支撑柱、支撑杆、支撑板、限位环、固定支角、安装座、半圆槽和半圆柱体，能够便于化工泵和减震钢板之间的安装，降低了化工泵和减震钢板之间的安装难度，同时，能够对化工泵进行限位，防止化工泵的位置发生移动的现象，而通过支撑板增加化工泵和减震钢板之间的受力面积，进而使化工泵和减震钢板之间安装的更加稳定。
