【专利】多路换向阀及双泵供油液压系统(专利号:201811540866.6；109372815B)

专利号：201811540866.6;109372815B
专利状态：有权
专利类型：[发明授权]
专利申请人：柳州柳工液压件有限公司
专利分类号：广西柳工机械股份有限公司

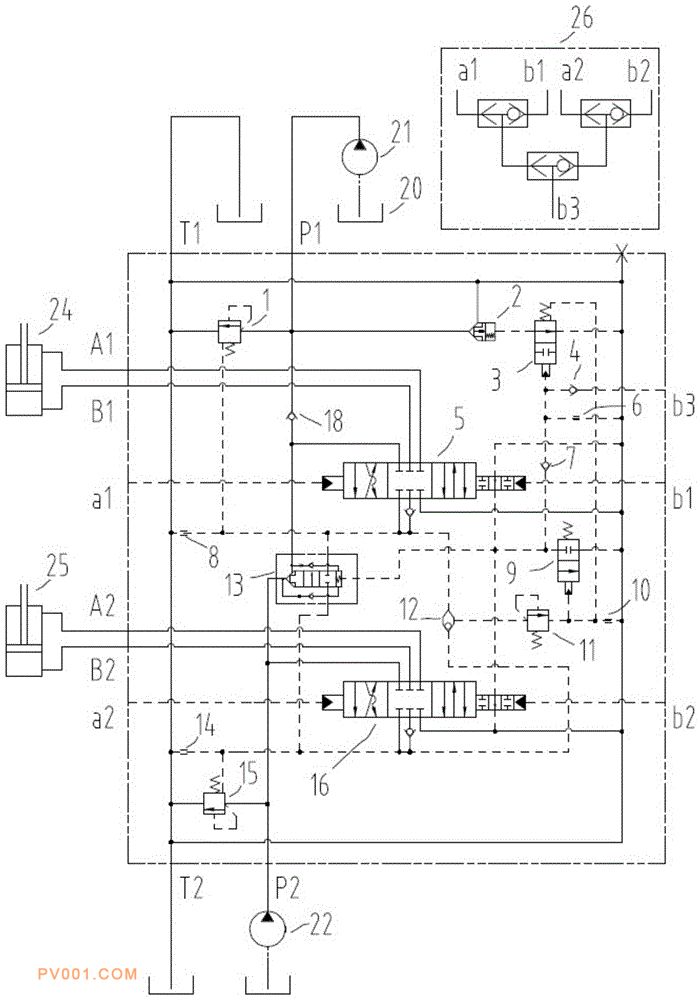

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及多路换向阀，为解决现有多路换向阀无法实现联合操控及液压系统中节能效果不明显的问题；提供一种多路换向阀，P1油口经单向阀与液控单向阀和第一联主控换向阀连接，P2油口与合流分流阀和第二联主控换向阀连接；液控单向阀控制端经第四开关阀与回油油道连接，合流分流阀弹簧腔分别经与第一、第二联主控换向阀联动的第一、第二开关阀与回油油道连接、经第三开关阀与回油油道连接、经第二单向阀与第四开关阀液控端连接；第一、第二联主控换向阀负载信号经梭阀引出后依次经溢流阀、阻尼孔与回油油道连接，阻尼孔阀前连接第四开关阀弹簧腔和第三开关阀控制端。本发明能实现两控制单元联合操控，降低液压系统能量损耗、提高作业效率。
