【专利】一种伸缩式蝶阀(专利号:201921077686.9)

专利号：201921077686.9
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡市爱德阀业股份有限公司
专利分类号：F16K27/02(20060101)

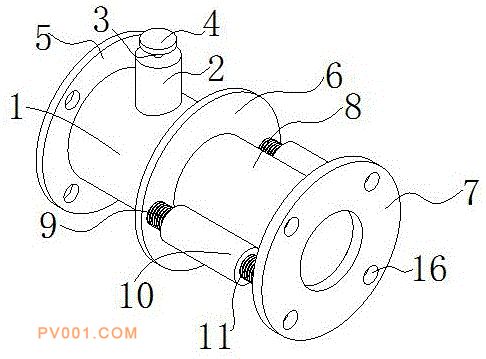

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供一种伸缩式蝶阀，涉及涉及蝶阀伸缩技术领域。该伸缩式蝶阀，包括阀体，阀体的外表面固定连接有支撑柱，支撑柱的上表面插接有旋转杆，旋转杆向阀体的内部延伸且插接在阀体的内壁上，旋转杆位于支撑柱上方的一端固定连接有转盘，旋转杆位于阀体内部的外表面固定连接有碟叶，阀体的左侧面固定连接有左连接盘，阀体的右侧面固定连接有圆盘。该伸缩式蝶阀，当需要连接的管道过长时，通过顺时针转动螺纹套，使右螺纹杆和螺纹套向右移动，从而使右连接盘向右移动，使伸缩筒向腔体内部移动，减少碟阀的长度，找到合适的长度对管道和右连接盘进行连接，从而不用对管道进行二次裁剪，减少管道的浪费。
