【专利】内装式井泵自动排气装置(专利号:201921415316.1)

专利号：201921415316.1
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江大元泵业股份有限公司
专利分类号：F04D9/00(20060101)

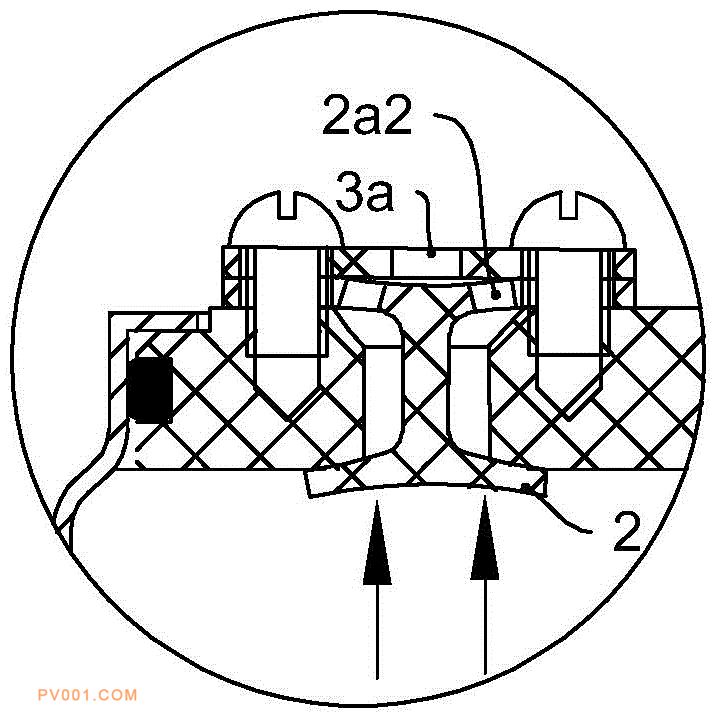

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于水泵技术领域，具体涉及一种内装式井泵自动排气装置，包括泵体，泵体的出水节上设有出气孔，出气孔上安装有排气阀门，所述排气阀门为呈工字型橡胶阀门，包括上盘体、下盘体，上盘体和下盘体之间通过连接筋相连；上盘体通过压板固定在出气孔外侧；下盘体卡在出气孔内侧，并与出气孔之间留有出气间隙；连接筋间隙配合在出气孔中；所述上盘体未被压板盖住部位设置第一通气孔，压板上设置与第一通气孔连通的第二通气孔，两个通气孔的孔径均大于泵体下部进水格栅的孔宽。本实用新型提供的内装式井泵自动排气装置，采用工字型的橡胶阀门结构，保证顺利排气且不易卡死。
