【专利】一种离心泵自动补水底阀(专利号:201921373142.7)

专利号：201921373142.7
专利状态：有权
专利类型：[实用新型]
专利申请人：刘啓典
专利分类号：F04D15/00(20060101)

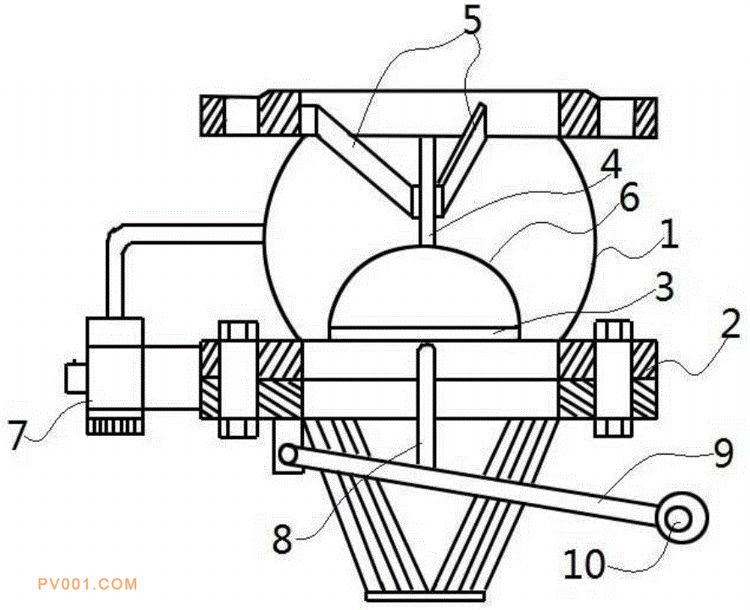

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种离心泵自动补水底阀，所述阀座固定设在阀体上，所述阀座上设有密封圈，所述密封圈与设有一半球状的气囊件构成密封面，所述气囊件上下端设有导杆，导杆与阀体上三根导杆支架构成导杆上下运动；所述阀体外部设有补水泵，所述阀体与补水泵相连接，所述补水泵连接有浮球开关，所述补水泵、浮球开关与PLC电控柜电连接。免除启动离心泵前给泵引水的操作过程；利用半球状气囊件减缓停泵时阀密封板回落时产生的冲击振动和噪音，延长密封板的使用寿命；设置清渣杆，通过上下移动让水流冲走密封板上的渣滓，保证密封效果。
