【专利】一种管线监测保护阀(专利号:201921472914.2)

专利号：201921472914.2
专利状态：有权
专利类型：[实用新型]
专利申请人：惠州普燃智造科技有限公司
专利分类号：F17D5/02(20060101)

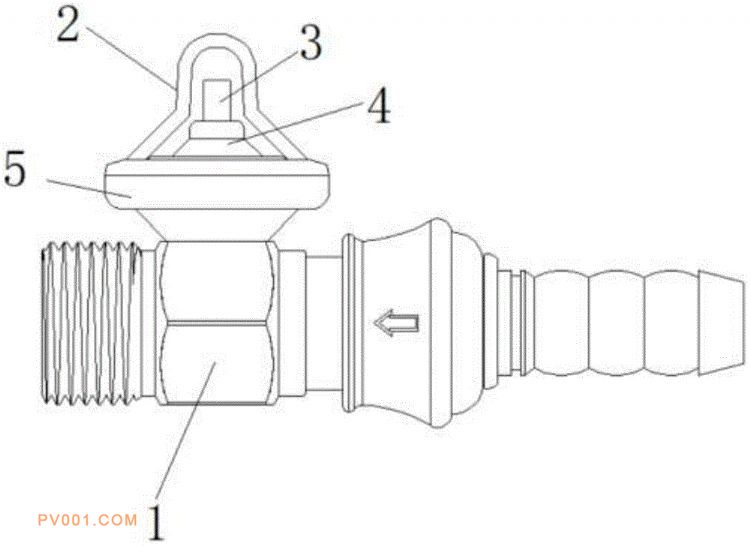

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及管线监测保护技术领域，尤其是一种管线监测保护阀,包括壳体和内盖，壳体和内盖对合固定连接，壳体和内盖对合的节点处密封夹接设有皮碗，内盖顶部设有贯穿孔，内盖贯穿孔内套接设有与其相匹配的指示针，指示针的一端固定设有限位块，限位块与皮碗固定连接，内盖的一侧设有与限位块相对应的限位槽，限位块与限位槽间设有弹簧，弹簧套接在指示针的圆周外侧，内盖顶部固定设有透明盖，壳体一侧设有与管道可拆卸且连通的连接件。本实用新型结构简单，能有效监测管线内的流体压力状况，安全性能强，具有实用性能，适合推广。
