【专利】一种爪式氢气循环泵的进出气口结构(专利号:201921106028.8)

专利号：201921106028.8
专利状态：有权
专利类型：[实用新型]
专利申请人：烟台东德实业有限公司
专利分类号：F04C18/18(20060101)

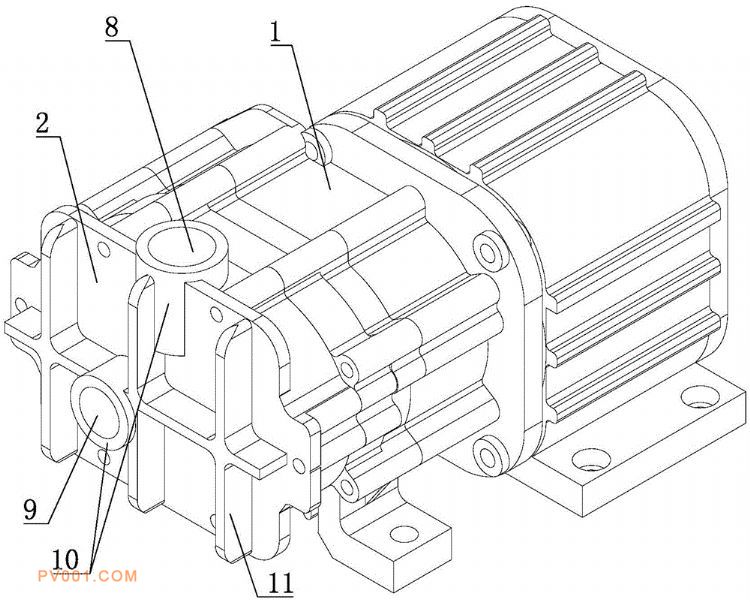

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种爪式氢气循环泵的进出气口结构，包括泵体和端盖，泵体内设有主动轴和从动轴；端盖和泵体相连，端盖内设有分别与主动轴和从动轴相连的主动转子和从动转子，主动转子和从动转子设有相互配合的三个爪形叶片；端盖对应主动转子和从动转子的径向交汇位置设置进气口，端盖对应主动转子和从动转子的轴向位置设置出气口。本实用新型结构设计合理，进气口沿主动转子和从动转子的径向交汇处设置，确保流畅进气；出气口设置在主动转子和从动转子的轴向位置，并相对主动转子和从动转子轴线中间位置偏置设置，使出气口正好对应主动转子和从动转子相配合的爪形叶片相分离位置，且出气口的形状根据转子的爪形进行独特设计，确保流畅出气。
