【专利】一种隔压往复泵及基于隔压往复泵的供热系统(专利号:201920337873.X)

专利号：201920337873.X
专利状态：有权
专利类型：[实用新型]
专利申请人：韩向广
专利分类号：F04B53/16(20060101)

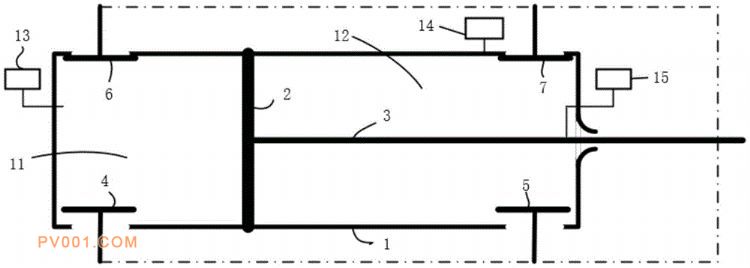

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种隔压往复泵包括缸体，缸体内设置有活塞，活塞与连杆相连，连杆可带动活塞在缸体内往复运动；活塞将缸体分为第一腔室和第二腔室，第一腔室设置有一次供水门和二次供水门，第二腔室设置有一次回水门和二次回水门；一次供水门、一次回水门、二次供水门以及二次回水门与控制机构相连，由控制机构控制开启与关闭。本实用新型还公开了一种供热系统。本实用新型机构简单，安装方便，可以单个使用，也可以多个隔压往复泵并联使用。通过本实用新型的隔压往复泵使一次侧水与二次侧水联通进行热量传递，并隔绝一次侧与二次侧压力，具有回水温度低、供热效率高的效果。
