【专利】固定组件及阀体结构(专利号:201920836209.X)

专利号：201920836209.X
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江盾安禾田金属有限公司
专利分类号：F16K27/00(20060101)

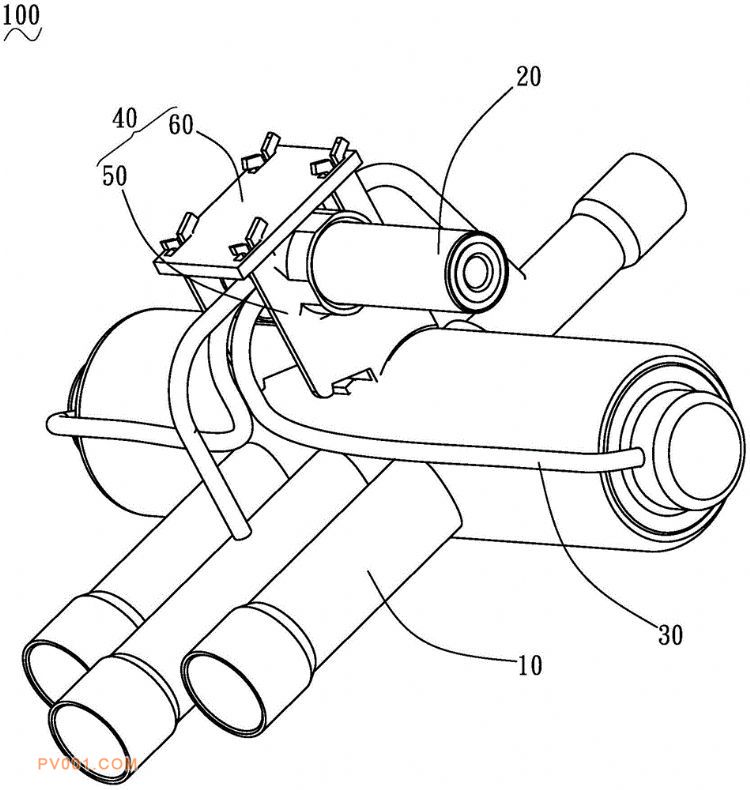

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种阀体结构，包括主阀、导阀、连接管及固定组件，其中固定组件包括支架及与支架连接的盖板；支架包括底板、及与底板连接的侧板；侧板包括与底板连接的支撑部、及与支撑部连接的引脚部；引脚部上设置有开槽与配合槽；开槽自引脚部远离支撑部的一端向支撑部延伸设置，配合槽对应设置在开槽的两侧；盖板上设置有锁固孔，引脚部对应穿设在锁固孔内。上述固定组件，通过设置支撑部与引脚部，并通过设置盖板，对导阀全角度固定，进而保证了固定组件的连接可靠性；同时通过设置开槽与配合槽，保证引脚部穿过锁固孔后可通过该开槽发生塑性变形，结构简单而且连接强度高，进一步地提高了固定组件的连接可靠性。
