【专利】一种补偿球阀(专利号:201921054462.6)

专利号：201921054462.6
专利状态：有权
专利类型：[实用新型]
专利申请人：张辞源
专利分类号：张国栋

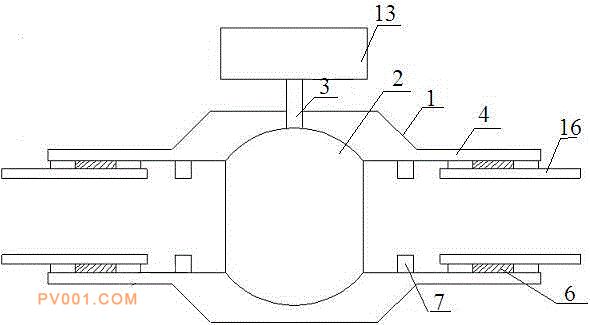

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供了一种补偿球阀，包括阀体、阀芯和阀杆，阀体内设有容置腔，阀芯设于容置腔内，阀芯的顶部连接阀杆，阀杆竖直设置且可带动阀芯转动，容置腔的两端连通有阀管，容置腔的两端阀管内壁均设有关于阀杆轴对称挡块，挡块至少为两块且沿水平轴对称设置，两端阀管的末端均连接有套筒式伸缩节，筒式伸缩节插入阀管内且两者密封连接，套筒式伸缩节与挡块之间有间隔。本实用新型提供的这种补偿球阀组合了伸缩节，将不需要再次通过套筒补偿器避免应力造成的变形，节约了在大型球阀安装套筒补偿器的物料与时间成本，克服了大型球阀的工艺制造难题，使球阀本身的制造，运保相对简洁。
