【专利】一种水泵机械密封装置(专利号:201920870362.4)

专利号：201920870362.4
专利状态：有权
专利类型：[实用新型]
专利申请人：中国平煤神马集团平顶山朝川焦化有限公司
专利分类号：F04D29/10(20060101)

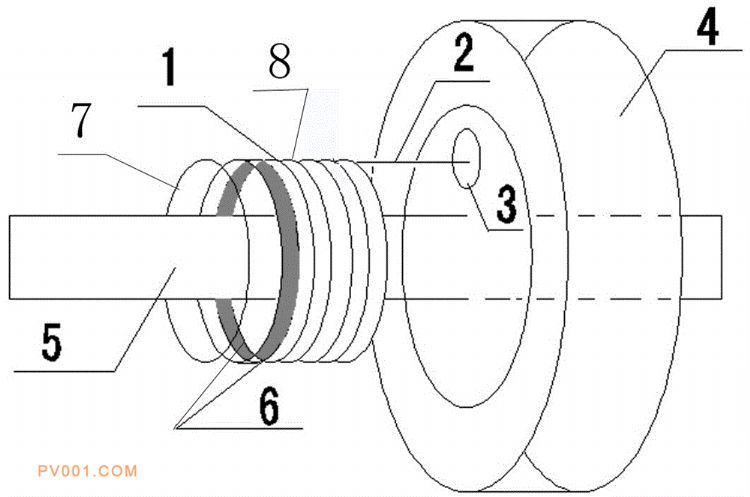

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型的一种水泵机械密封装置，包括机械密封、弹簧末端、叶轮、电机转子轴；机械密封包括依次连接的静环部分、动环部分、弹簧末端，所述静环部分、动环部分分别具有一石墨接触端面，两个所述的石墨接触端面相对且平行设置，叶轮靠近电机侧的端面上开设有叶轮孔，机械密封套设在电机转子轴上且机械密封的弹簧末端垂直弯曲后插入叶轮孔内，机械密封、弹簧末端、叶轮均随电机转子轴一起同向同步转动。本实用新型机械密封的动环部分与叶轮、电机转子轴始终固定在一起，可以与电机转子轴同步同向转动且不发生相对摩擦，水泵正常运行时仅仅是机械密封的静环部分、动环部分的石墨接触面发生相对摩擦，达到零泄漏的良好效果。
