【专利】一种衬氟球阀的固定结构(专利号:201921345233.X)

专利号：201921345233.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏江风泵业有限公司
专利分类号：F16K27/06(20060101)

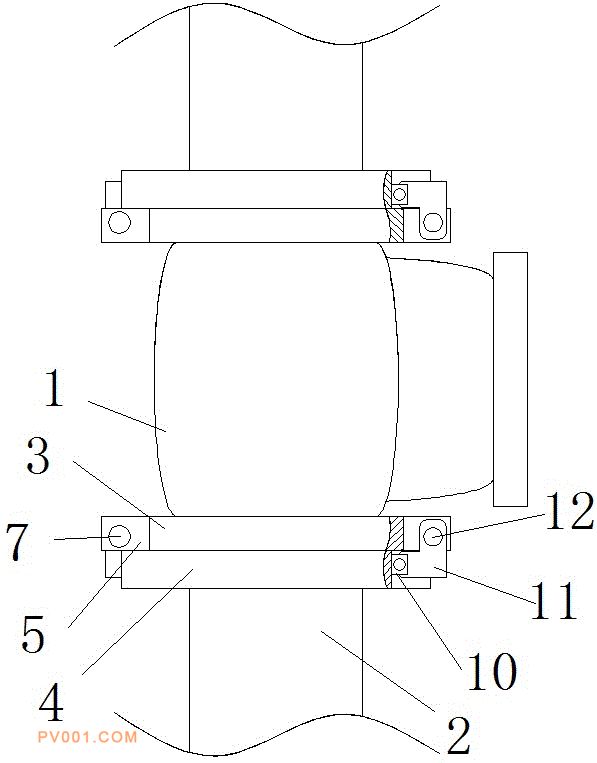

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及衬氟球阀技术领域，尤其涉及一种衬氟球阀的固定结构，包括球阀本体和固定管道，所述球阀本体的出口端设置有连接法兰，固定管道的出口端设置有固定法兰，所述连接法兰的两侧设置有相对分布的固定座，所述固定座远离连接法兰的侧壁开设出竖向的让位槽，让位槽沿两侧的槽壁开设出贯通的通孔，所述固定法兰的两侧设置有相对分布的连接座，所述连接座上转动固定有限位块，限位块的端部插入让位槽中，本实用新型解决了衬氟球阀安装需要人工进行定位，影响工作效率的问题，人工操作下衬氟球阀可以快速找准位置并固定，大大提升了安装球阀的工作效率，节约时间，适宜推广使用。
