【专利】一种液力反馈式泵下加重抽油泵(专利号:201920893989.1)

专利号：201920893989.1
专利状态：有权
专利类型：[实用新型]
专利申请人：中国石油化工股份有限公司
专利分类号：中国石油化工股份有限公司胜利油田分公司石油工程技术研究院

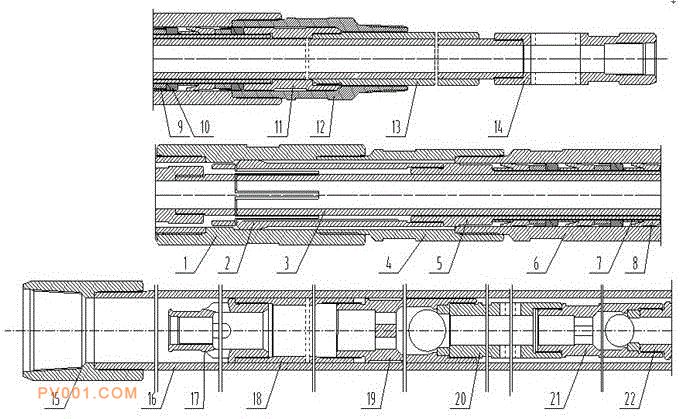

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种液力反馈式泵下加重抽油泵，包括抽油泵本体、泵下加重连接器，泵下加重连接器包括密封柱塞、密封泵筒、密封锁紧装置，所述密封泵筒上端连接密封锁紧装置，所述密封柱塞滑行于密封泵筒内、密封锁紧装置内，所述密封柱塞外壁与密封泵筒内壁滑动密封，所述密封柱塞外壁与密封锁紧装置内壁为滑动密封，所述密封柱塞上端口开设用于连接抽油泵柱塞下端的阀座接头的螺纹，密封柱塞下端连接进液接头，进液接头开设径向进液口，所述进液接头下端开设用于连接加重杆的螺纹。本实用新型采用密封锁紧方法将密封泵筒随密封柱塞一起下入，使得加重杆尺寸不受密封泵筒限制；在杆柱下行时，产生液力反馈力，与泵下加重双重作用助力杆柱下行。
