【专利】一种喷孔式高比例减压消能阀(专利号:201921013516.4)

专利号：201921013516.4
专利状态：有权
专利类型：[实用新型]
专利申请人：西安济源水用设备技术开发有限责任公司
专利分类号：杨硕

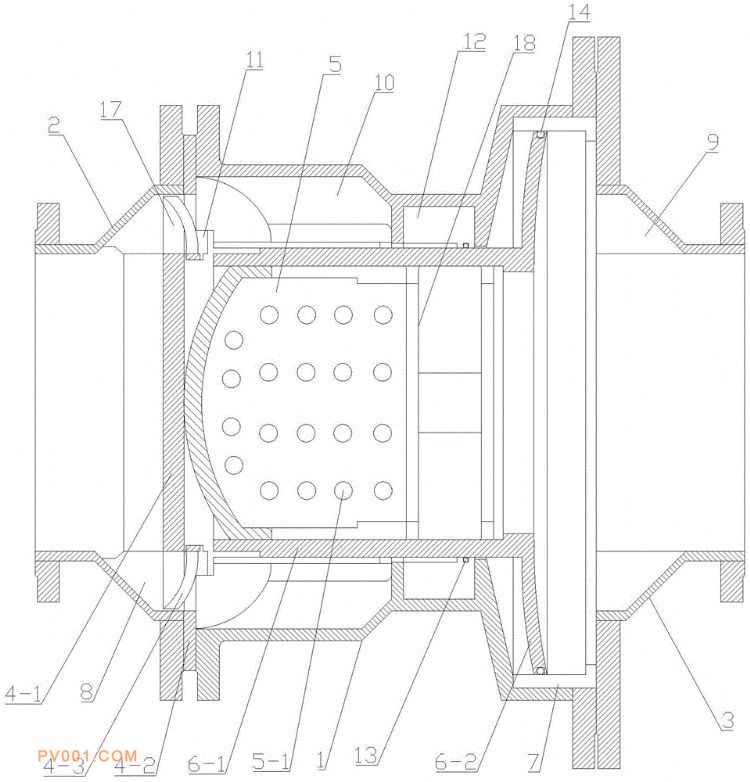

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种喷孔式高比例减压消能阀，包括阀体和阀座，阀体的进口端设置有进水导流管，阀体的出口端设置有出水导流管，阀座上设置有导流孔，阀体内设置有相互配合的喷孔对冲器和喷孔消能活塞，喷孔对冲器的筒身上开设有对冲进水孔，喷孔对冲器的内腔通过多组对冲进水孔与阀体的内部流道相互连通，喷孔对冲器的开口端与出水导流管相互连通，喷孔消能活塞包括活塞筒体和弧形凸缘。本实用新型结构设计合理，性能稳定可靠，通过在阀体内设置相互配合的喷孔对冲器和喷孔消能活塞，能够有效消减重力流输水或输液管道中过高的富余能量，使管道压力稳定，不产生过高的破坏性水锤压力，保证输水管道安全运行，适用范围广泛。
