【专利】一种干燥器的阀片(专利号:201921207939.X)

专利号：201921207939.X
专利状态：有权
专利类型：[实用新型]
专利申请人：温岭市第一橡胶厂
专利分类号：F16K51/00(20060101)

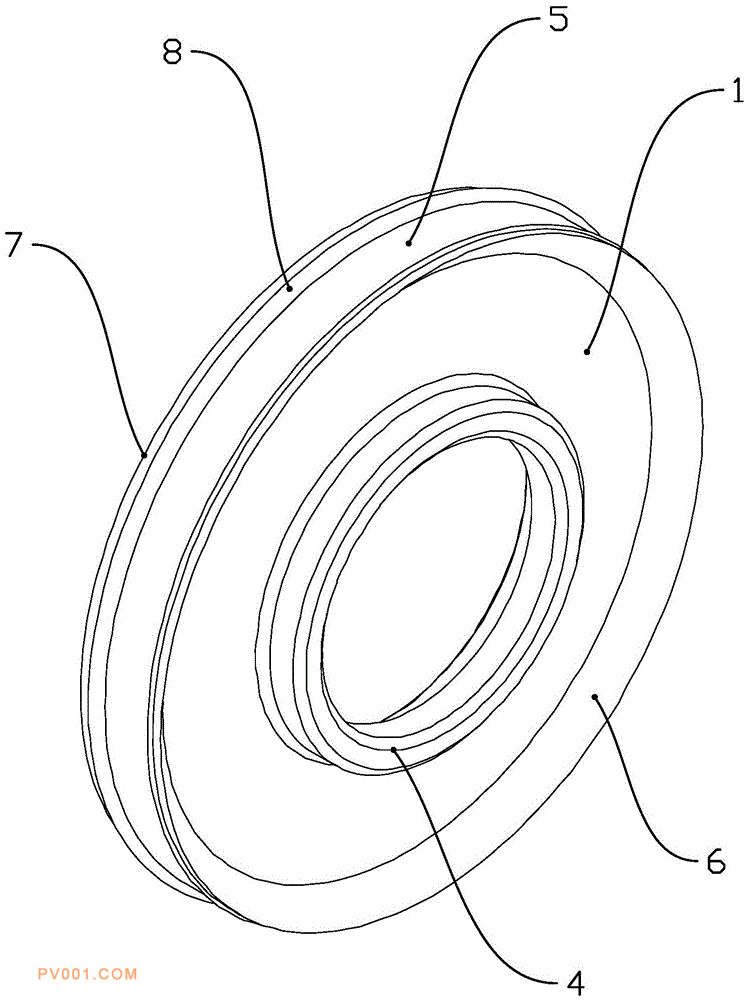

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供了一种干燥器的阀片，属于干燥器技术领域。它解决了现有干燥器的阀片由4个部件组成，装卸繁琐、安装后稳定性差等技术问题。本干燥器的阀片包括环形圆片状的阀门骨架，阀门骨架的内圈向外弯折形成环形弯折部，阀门骨架的后侧面粘合有环状的橡胶片，环形弯折部上设有将环形弯折部包裹的内橡胶圈，阀门骨架的外圈设有将阀门骨架外圈包裹的外橡胶圈，内橡胶圈、橡胶片和外橡胶圈成型为一体。本实用新型将传统的由排气阀门、阀门片和两个O形圈构成的阀片成型为一体，并对活塞的结构进行适应性优化，使之装卸更为简单，维修较为方便，同时极大提高了本阀片安装后工作的稳定性。
