【专利】一种便于安装的立式液下泵(专利号:201921193249.3)

专利号：201921193249.3
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏新嵩机械设备制造有限公司
专利分类号：F04D29/60(20060101)

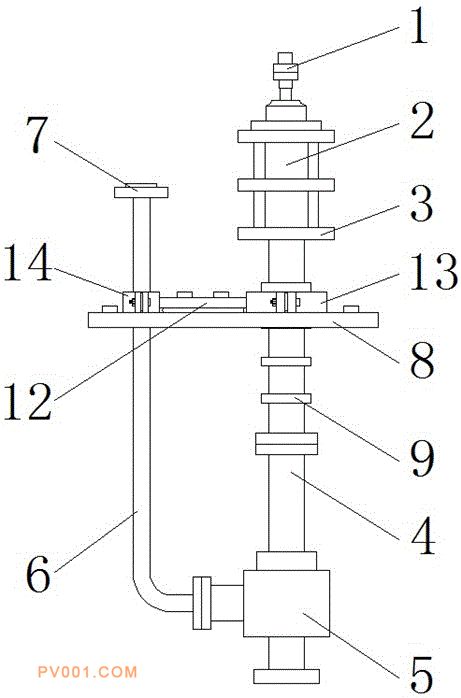

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及液下泵技术领域，尤其涉及一种便于安装的立式液下泵,解决现有技术中存在的液下泵伸入液下的深度不能改变的缺点，包括轴、联轴器、轴承盒、支撑管、泵体、出液管和安装盘，联轴器安装在轴的上端，轴承盒安装于轴上，支撑管固定在轴承盒的底部并套在轴的外侧，泵体固定在支撑管下端，泵体的下侧连通有抽吸管，出液管连通在泵体的一侧，出液管的上端设置有出口法兰，支撑管上设置有多个限位环，安装盘上开设有支撑管连通孔和出液管连通孔，本实用新型在液下泵的支撑管上设置了多个限位环，衬环可固定在任意限位环的下侧，从而改变液下泵伸入液下的深度，不必改变支架的安装位置，降低液下泵的安装难度。
