【专利】一种应用于单晶炉的旋板阀阀体结构(专利号:201920355846.5)

专利号：201920355846.5
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江晶鸿精密机械制造有限公司
专利分类号：F16K31/12(20060101)

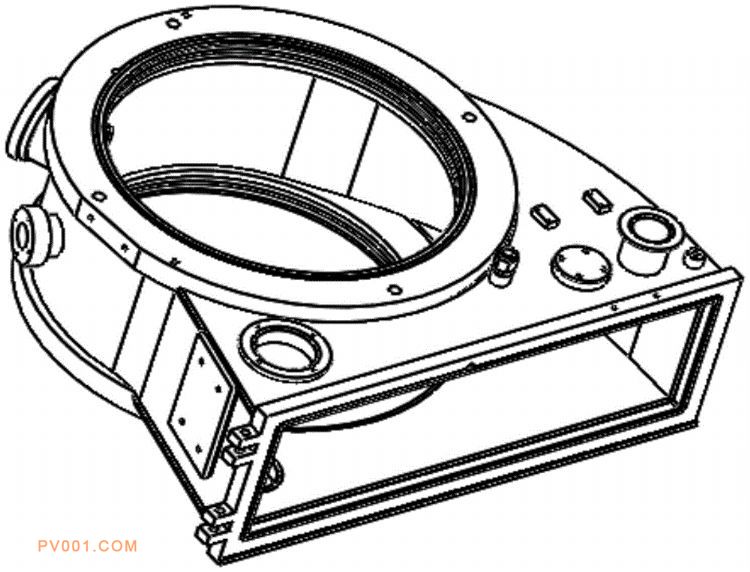

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型是关于单晶炉的辅助加工领域，特别涉及一种应用于单晶炉的旋板阀阀体结构。内筒和外筒间焊设有隔水条组件，包括多根隔水条；筒体结构的顶端和底端各设有旋板阀上法兰和旋板阀下法兰，旋板阀上法兰和旋板阀下法兰侧部各设有上封板和下封板；上封板和下封板一端设有弧形缺口，缺口形状与旋板阀上法兰与旋板阀下法兰外缘形状适配，另一端通过连接法兰相接；上封板与下封板两侧通过侧封板相接，其中一侧封板上设有薄型气缸安装垫板；两个侧封板间的筒体结构设有开口。本实用新型的旋板阀阀体组件利用气缸工作将旋板阀这扇“门”，充分的打开，增加面积，提高气体交换速率，从而提升了隔离阀座控制上下炉室压力和温度的能力。
