【专利】一种带过滤功能的卧式离心泵(专利号:201921193938.4)

专利号：201921193938.4
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏新嵩机械设备制造有限公司
专利分类号：F04D13/06(20060101)

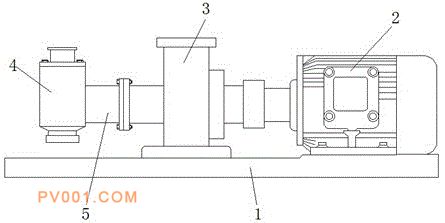

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及离心泵技术领域，公开了一种带过滤功能的卧式离心泵，解决了在食品加工中需要采用离心泵对水进行抽取，而由于水中混有杂质，从而影响食品加工后的质量，并影响人们的身体健康的问题，包括底座，底座上安装有电机，电机的输出轴上安装有泵体，泵体的进水口设置有过滤箱，过滤箱的一侧设置有出水管，且过滤箱的下端内壁之间焊接固定有底板，底板的中部开设有圆孔，且底板上表面固定有支撑环，支撑环的顶端开设有卡槽，过滤箱的顶端安装有顶板，且过滤箱的底端焊接有锥形出料斗，顶板上设置有进水管，且顶板的顶板螺栓安装有滤筒，滤筒的底端插设在卡槽中，由滤筒对液体中的杂质进行过滤，从而减少其对身体的危害。
