【专利】一种浇注成型的复合陶瓷泵护板及其生产模具(专利号:201920646049.2)

专利号：201920646049.2
专利状态：有权
专利类型：[实用新型]
专利申请人：上海邦聚工程材料技术有限公司
专利分类号：F04B53/00(20060101)

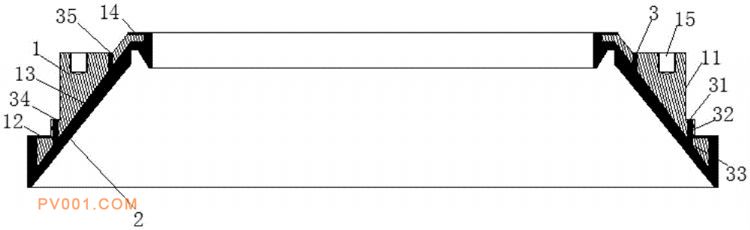

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了应用于水泵护板防护涂层领域的一种浇注成型的复合陶瓷泵护板及其生产模具，其泵护板的结构包括护板骨架和复合陶瓷涂层，所述护板骨架包括外表面、第一安装配合面、第二安装配合面和大斜面，所述护板骨架设置有若干浇注结构，所述浇注结构包括位于外表面的浇冒入口、贯穿护板骨架的浇注通道和位于大斜面的浇冒出口。该复合陶瓷涂层通过浇注操作实现对护板骨架防护表面的包裹外覆，从而保证泵护板的整体结构性能。此外，浇冒口位于外表面上，则浇注结束后，浇冒口处的浇注材料残留不会对后续的结构安装应用造成影响，避免了后续精度加工操作，降低了生产成本，同时保证了产品结构的精度需求，提高了生产效率，易于实现批量生产。
