【专利】一种潜水式轴流泵保护装置(专利号:201920758046.8)

专利号：201920758046.8
专利状态：有权
专利类型：[实用新型]
专利申请人：高邮环流泵业有限公司
专利分类号：F04D13/08(20060101)

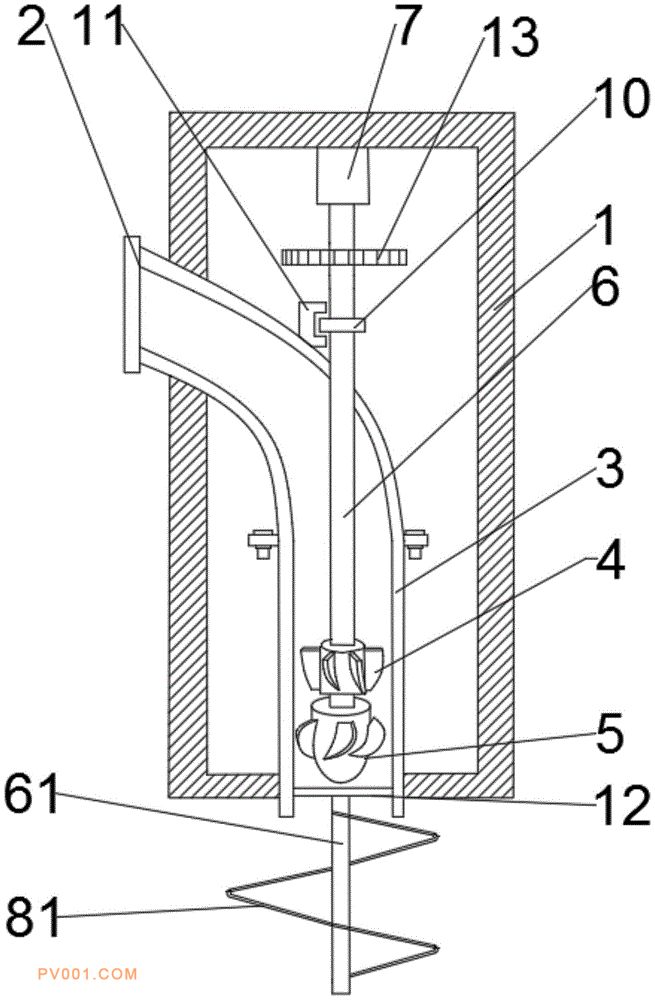

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种潜水式轴流泵保护装置。该保护装置包括长方体形壳体，壳体内设置有相连的弯管与竖管，竖管内设置转轴，转轴穿过弯管与设置在壳体顶面的电机相连，壳体内竖管两侧分别设有第二转轴、第三转轴，第二转轴、第三转轴穿过壳体底面，第二转轴露出壳体的部分设置有螺旋叶片，第三转轴露出壳体的部分设置有第二螺旋叶片，转轴设置有齿轮，第二转轴、第三转轴分别设置有与齿轮相啮合的第二齿轮、第三齿轮。螺旋叶片和第二螺旋叶片两个螺旋叶片的设置能更直接高效地扫除水中的杂物，避免了单个挡片扫除杂物不及时或扫除杂物出现故障的情况，保证进入轴流泵的水中不含杂物，减少了叶轮的磨损，延长了轴流泵的使用寿命。
