【专利】一种双工况膨胀阀蒸发冷热泵机组(专利号:201920617313.X)

专利号：201920617313.X
专利状态：有权
专利类型：[实用新型]
专利申请人：瀚润联合高科技发展(北京)有限公司
专利分类号：F25B13/00(20060101)

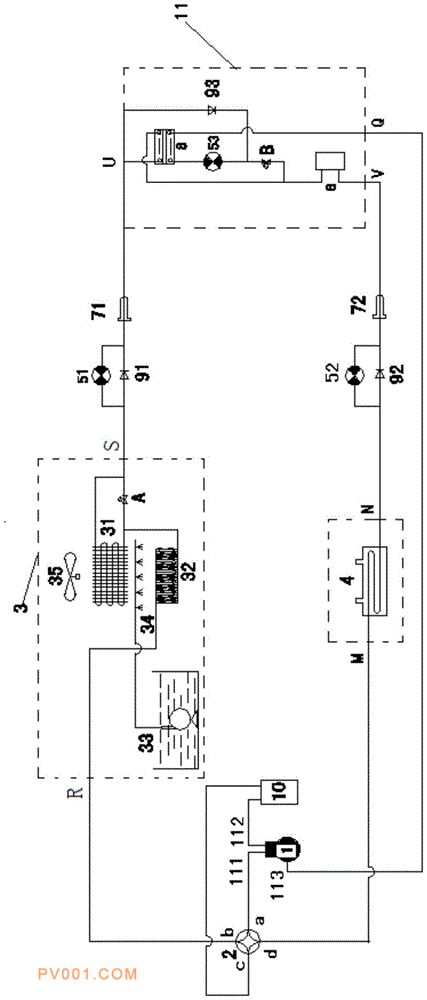

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种双工况膨胀阀蒸发冷热泵机组，包括压缩机、四通阀、气液分离器、室外侧换热部、室内侧换热器、功能模块，功能模块具有U、V、Q接口，室外侧换热部通过第一膨胀阀及第一干燥过滤器连接至功能模块的U接口,第一膨胀阀两端与第一单向阀并联；功能模块的Q接口连接压缩机的EVI喷射口；功能模块的V接口通过第二干燥过滤器及第二膨胀阀连接室内侧换热器的N接口；室内侧换热器的M接口连接所述四通阀，第二膨胀阀两端与第二单向阀并联。本实用新型管路结构简单，在不同工作模式使用不同的膨胀阀，减少故障率，提高了机组稳定性。
