【专利】双入口并联双吸背对背多级泵(专利号:201921365107.0)

专利号：201921365107.0
专利状态：有权
专利类型：[实用新型]
专利申请人：大连罗斯泵业有限公司
专利分类号：F04D1/06(20060101)

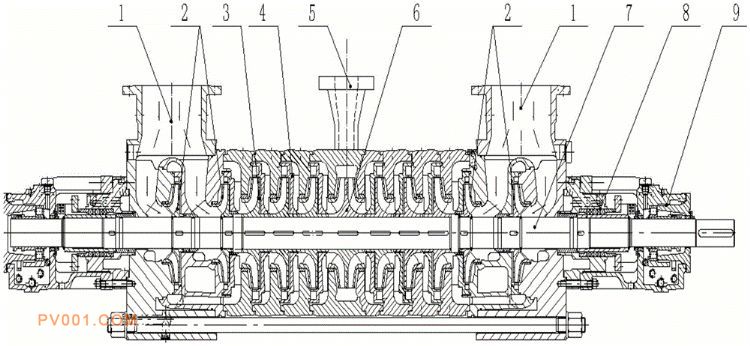

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及给水泵技术领域，具体公开了一种双入口并联双吸背对背多级泵，包括泵体和泵轴，泵体设有一个出口段、两个对称布置在出口段两侧的进口段以及连通进口段和出口段的中段，每侧的进口段中均设有两个并联双吸的首级叶轮，出口段中设有两个对称布置的末级叶轮，出口段两侧的中段中均设有多个次级叶轮且两侧的次级叶轮对称布置，泵轴设在泵体中且穿过首级叶轮、次级叶轮和末级叶轮。本实用新型采用双进口段设计，两对并联的首级叶轮，大大提高泵的流量，采用阶段式叶轮背对背设计，叶轮产生的轴向力可自我平衡，无复杂平衡部件装置，无需担心由于轴向力问题引起泵轴承发热抱死等问题，无轴向力影响可便可增加叶轮级数提高扬程。
