【专利】一种塑料球阀(专利号:201921539321.3)

专利号：201921539321.3
专利状态：有权
专利类型：[实用新型]
专利申请人：韩山师范学院
专利分类号：F16K5/06(20060101)

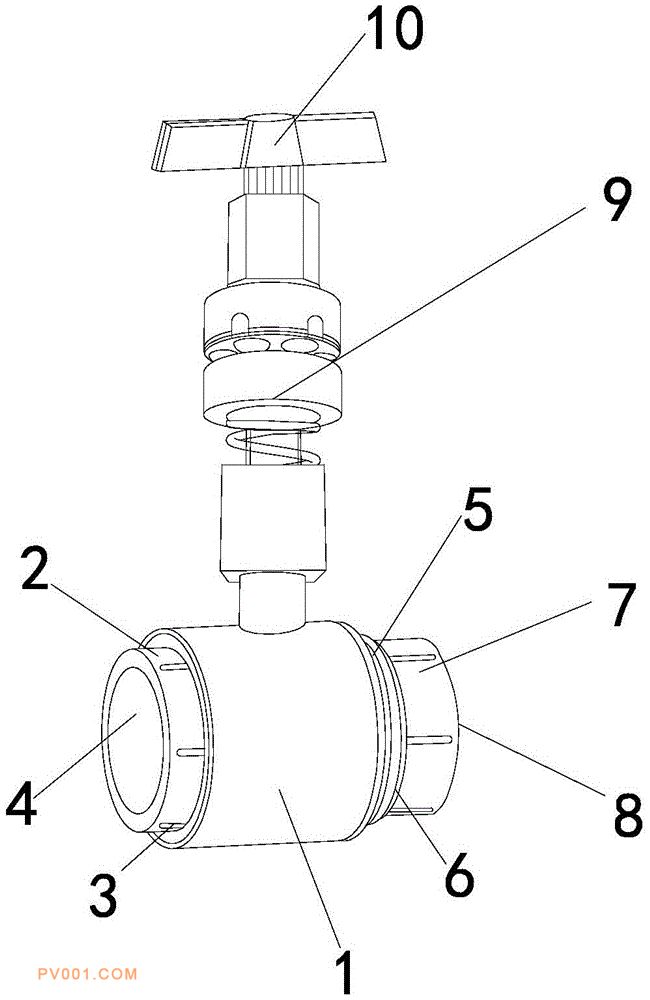

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种塑料球阀，其结构包括塑料阀体、第一袖管、加强筋、进水端、收缩段、斜面、第二袖管、出水端、辅助启动装置、把手、阀杆、阀球、通孔和螺纹卡槽，通过在塑料阀体顶端中部设置了辅助启动装置，通过顺时针转动把手，把手带动转轴转动，转轴带动连接板转动，滚珠随着连接板进行转动，滚珠转动落入凹槽内带动活动板转动，活动板通过连接杆带动阀杆转动，阀杆带动球阀转动，达到打开球阀的作用，本装置使用方便，操作简单，大大的提高球阀的安全性，有效的防止了球阀被随意使用，导致意外发生的问题。
