【专利】一种耐高温和高压的先导式安全阀(专利号:201921329268.4)

专利号：201921329268.4
专利状态：有权
专利类型：[实用新型]
专利申请人：恒华阀门有限公司
专利分类号：F16K17/10(20060101)

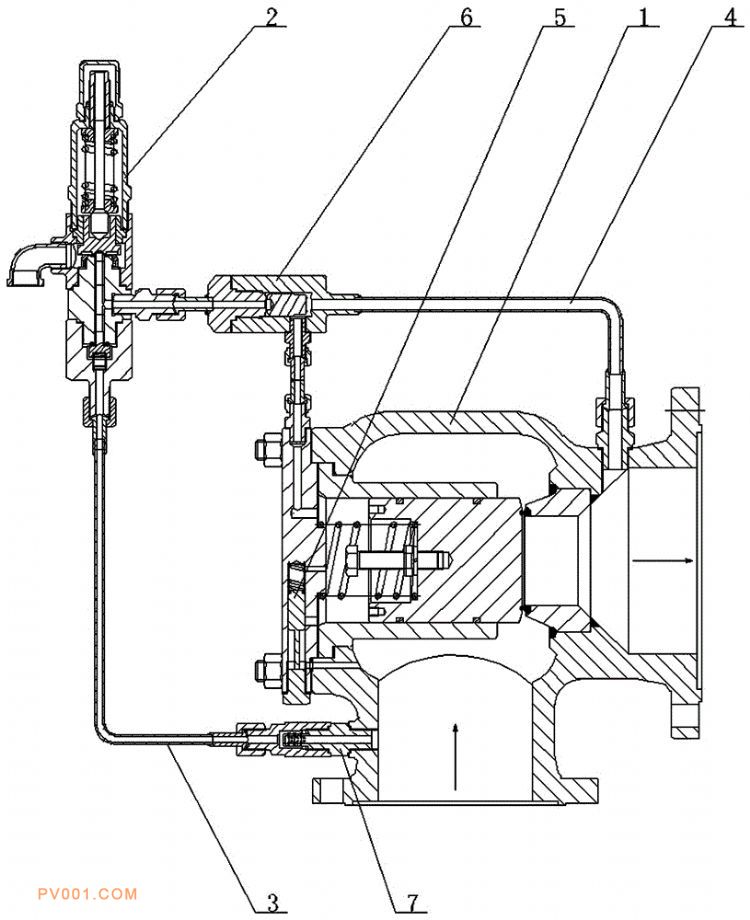

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种耐高温和高压的先导式安全阀。主要解决现有的先导式安全阀不能在高温高压的场合使用的问题。其特征在于：所述主阀阀瓣(102)外壁安装活塞环(107)，阀板(108)内安装有单向止回阀(5)，上导管(4)中间连接有双向止回阀(6)，导阀阀瓣(202)与导阀阀座(205)相对应的密封面为金属硬密封面，滑阀(203)的下端与导阀阀座(205)相对应的密封面为金属硬密封面。本实用新型的主阀和导阀在结构上进行了改进，增加了单向止回阀和双向止回阀，主阀阀瓣和缸套之间采用活塞环，主阀和导阀中都去掉了O形密封圈，能够在高温高压的场合使用，具有流阻小、排量大、密封比压大、密封性能好及能耐较高的背压的特点。
