【专利】四通换向阀(专利号:201920858283.1)

专利号：201920858283.1
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江盾安机械有限公司
专利分类号：F16K11/065(20060101)

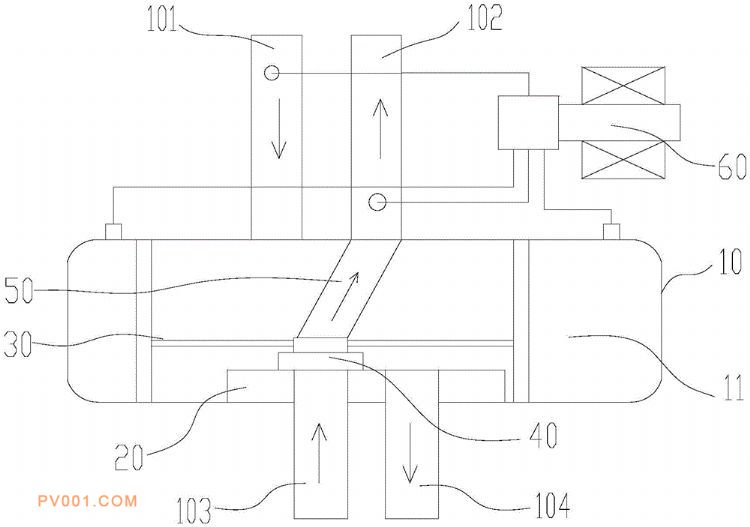

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型请求保护的四通换向阀，包括具有阀腔的阀体，设于所述阀体上并与阀腔贯通的第一接管、第二接管、第三接管和第四接管；所述阀体的阀腔内设置有活塞组件、滑块和连接管；所述连接管固定在所述滑块上，其中所述连接管远离所述滑块的一端与所述第二接管连接并连通；所述活塞组件能够带动所述滑块上的连接管择一选择地与所述第三接管或第四接管中的一个连通，另一个通过阀腔与第一接管连通。本实用新型应用在空调设备上使用时，由第三接管或者第四接管导入的气流能够直接通过连接管向第二接管排出，以此缩短了气流途经该四通换向阀的路径，具有降低气流的压降损失的作用，进而具有提高应用该四通换向阀的空调设备的功效的作用。
