【专利】一种基于间接储冷储热的热泵储能发电系统(专利号:201920827939.3)

专利号：201920827939.3
专利状态：有权
专利类型：[实用新型]
专利申请人：中国科学院工程热物理研究所
专利分类号：F01K13/00(20060101)

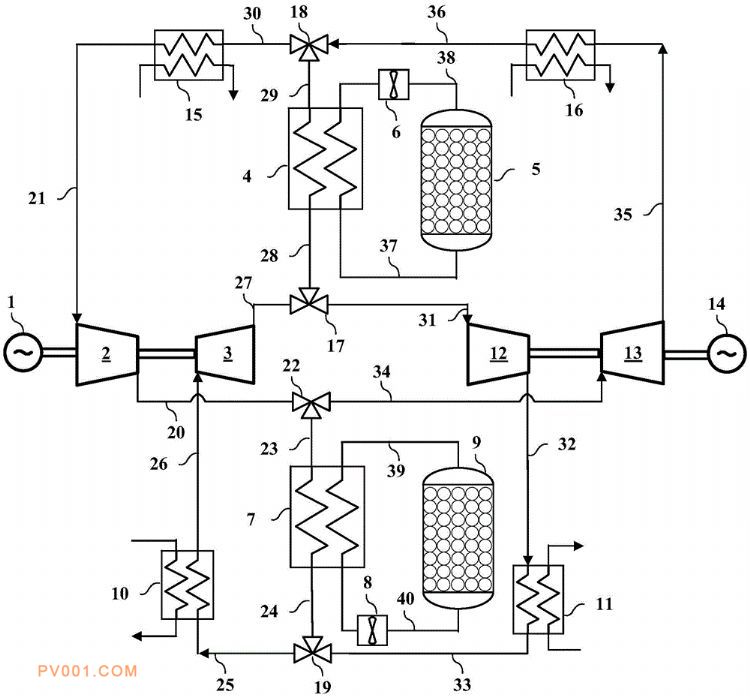

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种基于间接储冷储热的热泵储能发电系统，该系统包括热泵制热制冷储能回路、冷热能热机发电回路、间接储热回路和间接储冷回路。采用电站低谷(低价)电驱动热泵制热制冷循环回路制取高温热能和低温冷能并通过换热器将热能和冷能交换至间接储热回路和间接储冷回路，存储于储热单元和储冷单元中；在用电高峰，冷热能热机发电回路的气体通过换热器与间接储热回路和间接储冷回路换热，吸收已存储的高温热能和低温冷能，通过热机循环驱动发电机发电。本实用新型的基于间接储冷储热具有结构简单、成本低、储能密度高、效率高、适用于电网调峰和各种可再生能源电站、不产生温室气体等优点。
