【专利】新能源光伏行业用超低温固定球阀(专利号:201921145131.3)

专利号：201921145131.3
专利状态：有权
专利类型：[实用新型]
专利申请人：欧维克集团有限公司
专利分类号：F16K5/06(20060101)

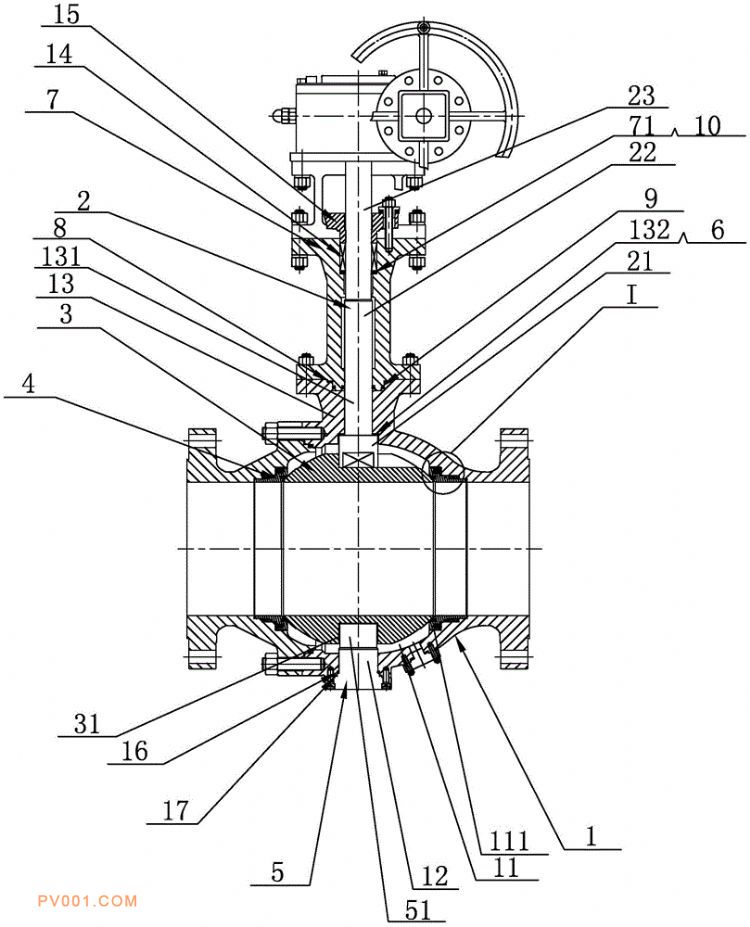

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种新能源光伏行业用超低温固定球阀，包括阀体、阀杆、阀球和阀座，阀杆呈阶梯状结构；阀腔的内壁面上设置有阀座定位凹槽，阀座包括阀座本体、阀球密封圈、预紧弹簧和蓄能唇形密封圈，所述阀球密封圈安装在阀座本体对准阀球端，所述阀座本体背离阀球端设置有一个弹簧槽，所述预紧弹簧一端插入弹簧槽内，预紧弹簧另一端抵压在阀座定位凹槽的内壁面上，所述蓄能唇形密封圈套设在阀座本体背离阀球端，且蓄能唇形密封圈位于阀座定位凹槽内，所述阀座本体通过阀球密封圈与阀球的外表面构成密封。上述技术方案，结构设计合理、结构简单、密封可靠、零件不会被介质压力吹出、工作可靠、维护方便且使用寿命长，实用性好。
