【专利】一种新型控流止回阀(专利号:201920828955.4)

专利号：201920828955.4
专利状态：有权
专利类型：[实用新型]
专利申请人：开平市汇金卫浴科技有限公司
专利分类号：F16K15/14(20060101)

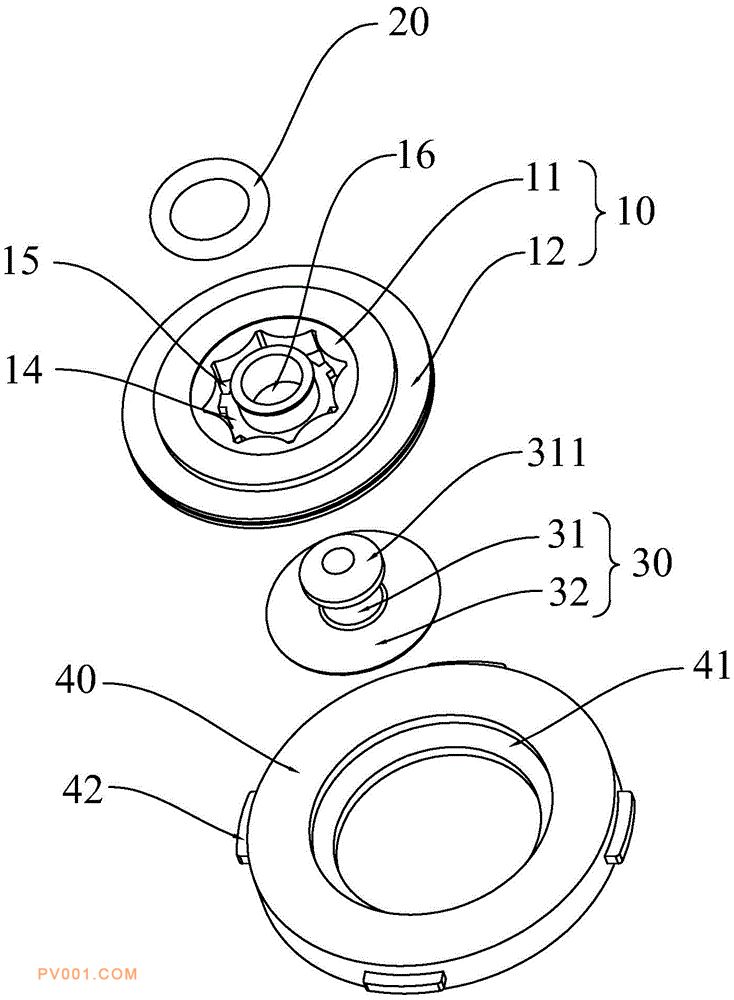

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种新型控流止回阀，包括设置为片状的阀体，阀体包括控流部和设置在控流部外周面上、与控流部一体设置的安装部；控流部上设置有恒流胶圈和安装恒流胶圈的安装槽，安装槽上贯穿设置有若干通水孔，控流部中部贯穿设置有止回胶塞，以及用于安装止回胶塞的胶塞孔，止回胶塞包括连接部和封水部，封水部与恒流胶圈分设在通水孔两侧，控流部上设置有收纳封水部的收纳凹台。控流止回阀阀体设置为片状，一体设置有控流结构和止回结构，结构简单，占用安装空间少，配合安装恒流胶圈和止回胶塞，实现控流止回，配件少，减少装配累计误差，提高工作稳定性，极大地减少配件数量和生产材料使用量，满足生产环保要求，节约生产成本。
