【专利】一种缓冲式偏心半球阀(专利号:201921518444.9)

专利号：201921518444.9
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州铝都阀门有限公司
专利分类号：F16K5/06(20060101)

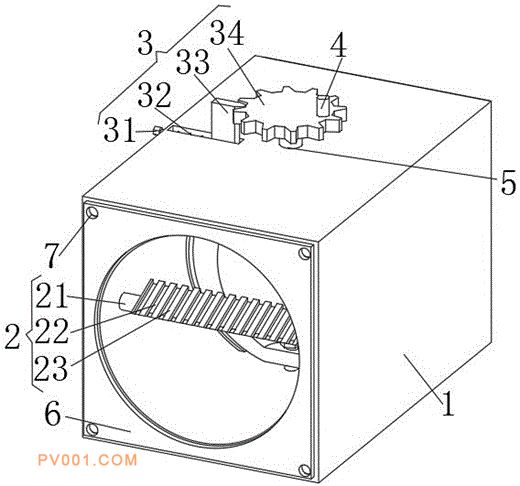

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种缓冲式偏心半球阀，上端转轴的另一端穿过安装管置于安装管外部，安装管的上表面设有滑槽，固定杆的两端与安装管固定连接，固定杆的中部固定设有缓冲板，缓冲板为三角柱，缓冲板的上下表面上分别等距离设有缓冲槽，螺杆置于滑槽内，螺杆的一端与滑槽的侧壁转动连接，螺杆的另一端穿过安装管与螺帽固定连接，固定板置于滑槽内，固定板与螺杆螺纹连接，转动齿轮置于转轴的上端，固定板的上端与转动齿轮啮合，具有缓冲单元，可以延长偏心半球阀的使用寿命，还可以在偏心半球阀在调节至固定的角度时，固定偏心半球阀的位置，保证流量控制精确。
