【专利】一种转角式电磁温控阀(专利号:201921022003.X)

专利号：201921022003.X
专利状态：有权
专利类型：[实用新型]
专利申请人：四川川润液压润滑设备有限公司
专利分类号：F16K11/085(20060101)

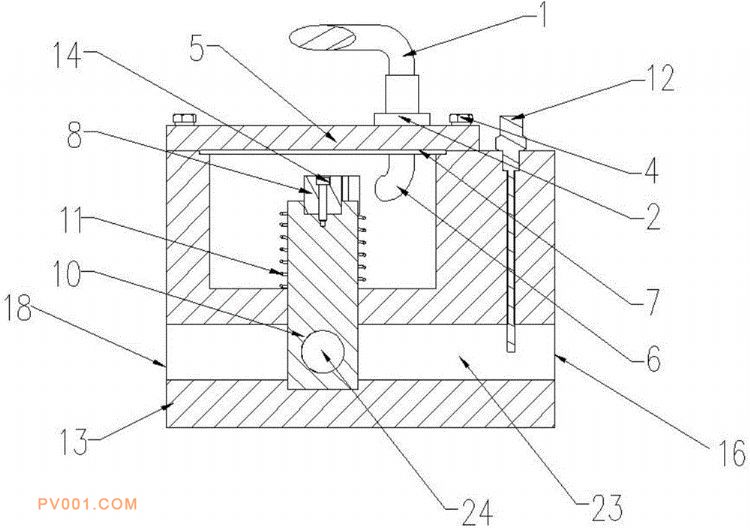

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种转角式电磁温控阀，包括内部设有空腔的阀体，阀体上设有不处于同一平面上的液流口一，液流口二，对应设有置于阀体内可转动转轴的液流口三，转轴上设有与液流口三开口方向垂直的通孔；转轴顶端设衔铁，衔铁与置于转轴两侧且安装在阀体上的衔铁限位柱接触；转轴套设具有一定扭矩的扭簧，扭簧两端分别与阀体和衔铁连接；阀体顶部设盖板，盖板上设两个对称且两端分别与铁芯及线圈和过渡衔铁连接的铁芯连接座，两过渡衔铁置于转轴两侧，且连线过转轴轴心；阀体上还设电阻体置于空腔内的热电阻。该电磁温控阀能缓慢调节润滑油的流向和流量，且维护成本低，同时可以做到不停机维护。
