【专利】明杆闸阀支架(专利号:201921166861.1)

专利号：201921166861.1
专利状态：有权
专利类型：[实用新型]
专利申请人：铜陵天海流体控制股份有限公司
专利分类号：F16K3/314(20060101)

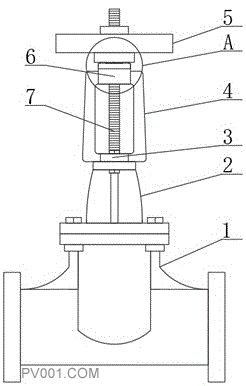

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了明杆闸阀支架，包括阀体以及设置在阀体内部的阀杆，所述阀体的顶部设置有阀盖，且阀盖的顶部固定有闸阀支架，所述闸阀支架的顶部设置有手轮，且所述阀杆的顶端贯穿至手轮的顶部表面，所述闸阀支架的顶端设有一体式的支架顶套，且支架顶套的顶部表面设置有可拆卸环形顶圈，所述可拆卸环形顶圈的顶部表面均匀开设有多个滚子槽；通过在可拆卸环形顶圈的顶部表面设置滚子槽、转轴和圆柱形滚子，使得手轮在后续旋转过程中，不会与闸阀支架顶端的可拆卸环形顶圈相接触，并在圆柱形滚子的作用下将原有的滑动摩擦改变为滚动摩擦，从而大幅度减少了手轮与可拆卸环形顶圈之间的磨损，避免过度磨损对后续手轮转动造成影响的问题。
