【专利】一种氨基甲酸铵泵组合阀的优化结构(专利号:201920701902.6)

专利号：201920701902.6
专利状态：有权
专利类型：[实用新型]
专利申请人：徐州新大隆化工泵业制造有限公司
专利分类号：F16K3/314(20060101)

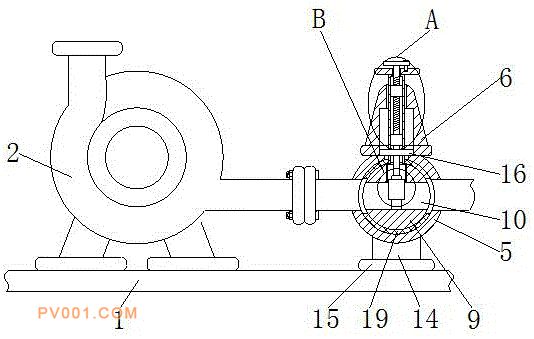

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种氨基甲酸铵泵组合阀的优化结构，包括底板，所述底板顶部的左侧固定连接有氨基甲酸铵泵本体，所述氨基甲酸铵泵本体的右侧连通有组合阀本体，所述组合阀本体的顶部固定连接有限位外壳，所述限位外壳的顶部设置有转动盘，所述转动盘的底部固定连接有转动杆。本实用新型通过设置底板、氨基甲酸铵泵本体、定位盘、螺纹杆、组合阀本体、限位外壳、转动盘、转动杆、定位球、通孔、传动轴承、顶部密封板和底部密封板的配合，定位球转动调节通孔的角度，通过调节通孔的角度调节流量，再通过顶部密封板调节高度，二次调节氨基甲酸铵流量，从而可以精准的调节氨基甲酸铵流量的效果。
