【专利】一种用于高压水枪的活塞泵(专利号:201920872760.X)

专利号：201920872760.X
专利状态：有权
专利类型：[实用新型]
专利申请人：季进峰
专利分类号：F04B17/03(20060101)

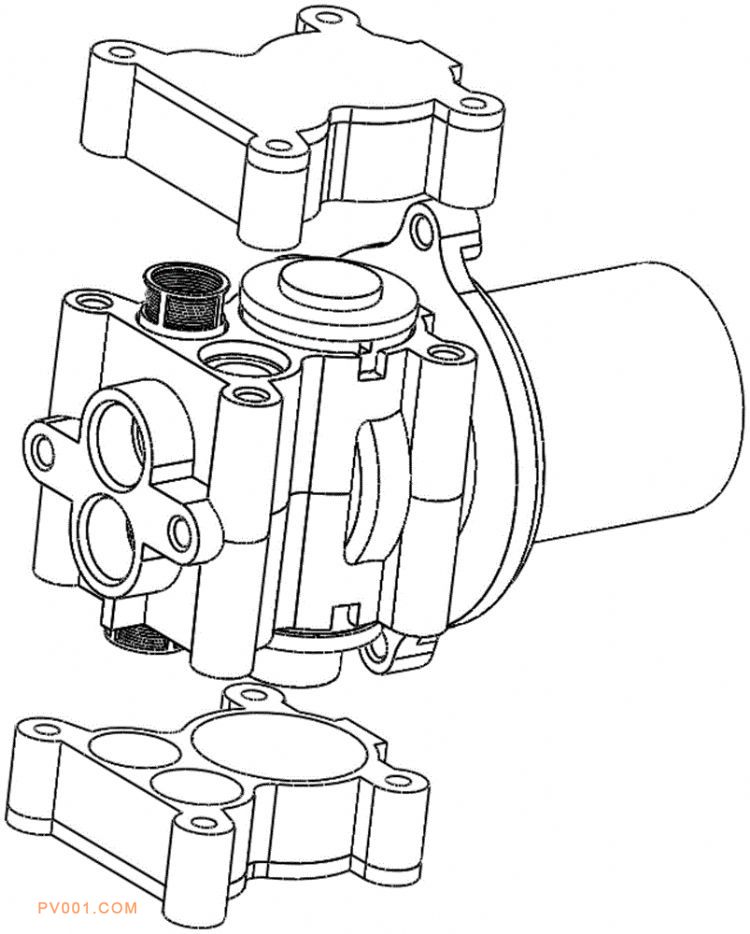

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种用于高压水枪的活塞泵，包括本体、端盖、活塞杆、单向阀和驱动机构，本体上设置进水管路、出水管路和活塞槽，活塞杆滑动设置在活塞槽内，驱动机构设置在本体上，利用驱动机构驱动活塞杆沿活塞槽往复移动，进水管路的端部设置单向阀，容许水从内向外流通，出水管路设置单向阀，容许水从外向内流通，端盖上凹设进水腔、出水腔和活塞腔，进水腔和出水腔分别与活塞腔连通，进水腔与进水管路密封连接，出水腔与出水管路密封连接，活塞腔与活塞杆滑动密封连接，进水管路上设置进水口，出水管路上设置出水口。运用单向阀对水进行传递，并且采用偏心设置的拨动轴，对活塞杆的往复运动；采用行星机构进行驱动，承载能力高，运转平稳。
