【专利】液力驱动柱塞式增压注水泵(专利号:201920744224.1)

专利号：201920744224.1
专利状态：有权
专利类型：[实用新型]
专利申请人：崔自力
专利分类号：F04B9/113(20060101)

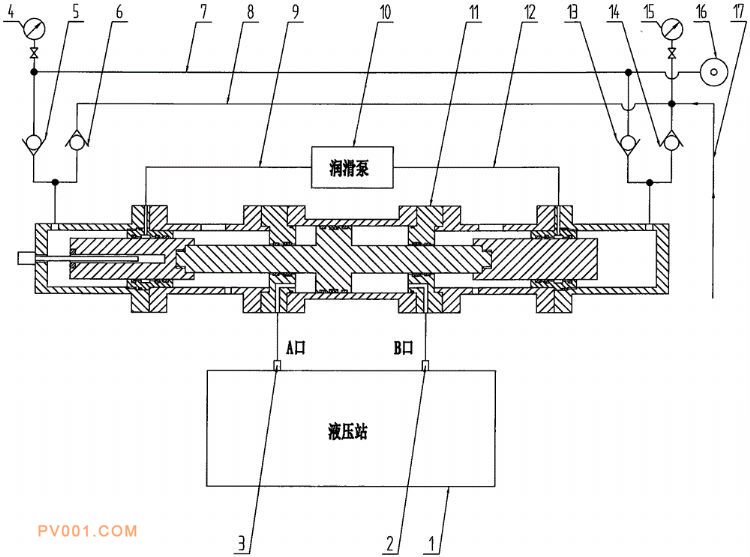

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于石油开采技术领域，具体涉及油田增压注水的液力驱动柱塞式增压注水泵，由液压站、润滑泵、增压缸总成、进液单向阀、排液单向阀、进液压力表和排液压力表组成，其特征在于：左连杆与左增压柱塞通过螺纹对中连接在一起，右连杆与右增压柱塞通过螺纹对中连接在一起，活塞滑动配合在液压缸的内孔中，左连杆滑动配合在左液压缸端盖的内孔中，右连杆滑动配合在右液压缸端盖的内孔中，左增压柱塞滑动配合在左增压柱塞密封体的内孔中，右增压柱塞滑动配合在右增压柱塞密封体的内孔中。本实用新型的有益效果是，在液压力的作用下，活塞连杆推动左右增压柱塞增压，通过大柱塞长冲程降低工作冲次，提高设备的使用寿命。
