【专利】气控换向阀(专利号:201921477385.5)

专利号：201921477385.5
专利状态：有权
专利类型：[实用新型]
专利申请人：李世友
专利分类号：F16K11/044(20060101)

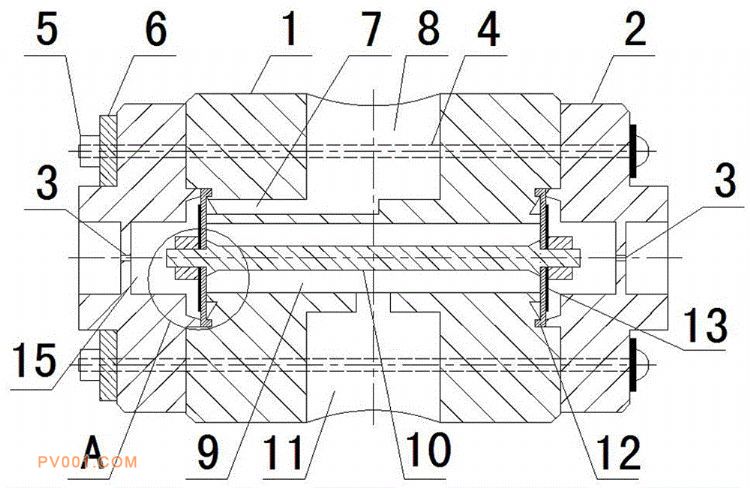

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种气控换向阀。包括阀体、阀芯，阀体两侧端面上分别设置有安装槽并且通过螺栓安装有扣合在安装槽上的压盖，压盖与阀体之间形成气室，压盖上设置有进气孔，阀芯置于阀体的中心孔内，阀芯两端分别通过防松螺母安装有置于安装槽内的密封膜片，密封膜片在对应压盖的作用下紧贴安装槽的槽底面，用于密封中心孔的两端，阀体内还分别设置有与中心孔连通的进液孔、出液孔A、出液孔B，阀体两侧端面上的安装槽的槽底面上分别设置有环形沟槽A和环形沟槽B，环形沟槽A和环形沟槽B上分别设置有与出液孔A连通的连通孔A、与出液孔B连通的连通孔B。本实用新型能够避免发生堵塞现象，防止出现的内漏现象，结构简单，提高了使用寿命。
