【专利】液压驱动烟气插板阀(专利号:201921082563.4)

专利号：201921082563.4
专利状态：有权
专利类型：[实用新型]
专利申请人：王瑞
专利分类号：F16K3/02(20060101)

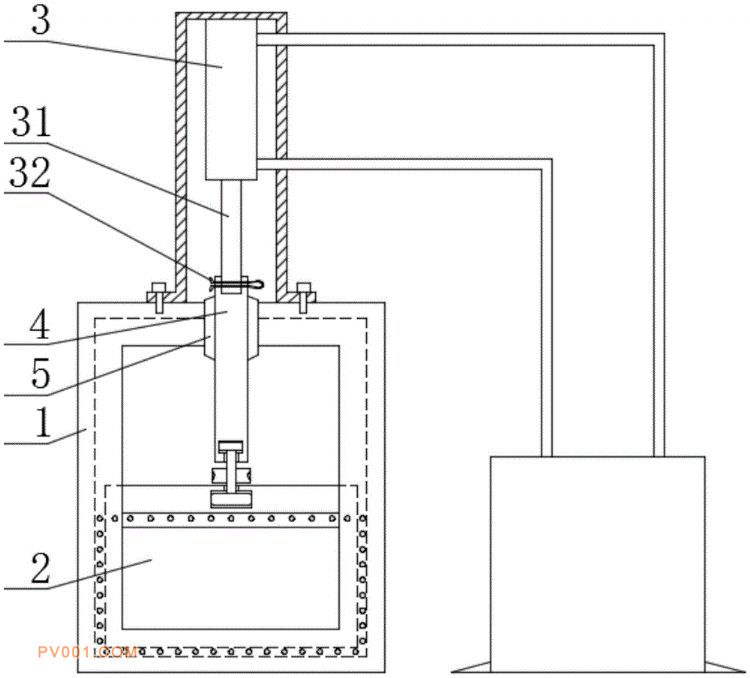

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了液压驱动烟气插板阀，包括阀体和在阀体滑槽内滑动连接的阀板，阀体的上端装设有油缸本体，油缸本体内设置有伸缩杆，阀体的一端通过预置的导向套管滑动套接有阀杆，阀杆的一端通过开口销与伸缩杆固定连接，阀杆的另一端分别设置有环形槽和轴孔，环形槽内转动卡接有环形块，环形块的一端设置有连接轴，连接轴与轴孔转动套接，连接轴的一端设置有矩形块，阀板上设置有卡槽和矩形孔，卡槽与矩形块卡接，矩形孔与连接轴插接。有效提高了阀杆的拆装便捷性，避免了烟道气体内细微颗粒的硫化物粉尘直接给予阀板的隔气外壁面进行冲刷和腐蚀，提高了阀板的隔气外壁面的耐磨抗腐蚀性。
