【专利】应用于膨胀轴的气阀(专利号:201920861793.4)

专利号：201920861793.4
专利状态：有权
专利类型：[实用新型]
专利申请人：昆山焦点激光制辊有限公司
专利分类号：F16K17/00(20060101)

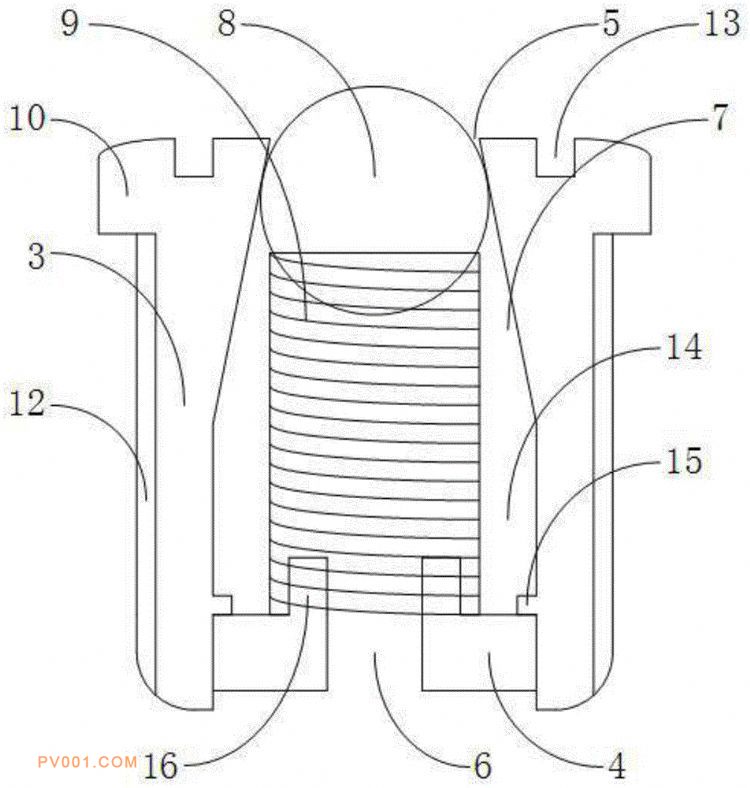

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型揭示了应用于膨胀轴的气阀，用于配接在膨胀轴的气孔中，包括气阀管套与管套底座，气阀管套的顶部设有敞口，管套底座上设有通气孔道，气阀管套内设有与敞口相连通的锥形腔室，锥形腔室内设有滚珠和位于滚珠与管套底座之间的弹性件，滚珠的直径大于敞口直径。本实用新型适用于搭载在膨胀轴中，在无外部压力作用下，其保持较优地气密性，有效防止气源浪费，而在受压过程中，能提供气流通道，易于对外套体进行径向扩张。气阀与膨胀轴的气孔相配接稳定可靠，且具备较优地配接密封性。整体设计简洁巧妙，易于搭载在膨胀轴中，实现膨胀轴与铝合金套筒辊之间的轴向配接。
