【专利】一种磁性防盗软密封闸阀(专利号:201921518478.8)

专利号：201921518478.8
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州铝都阀门有限公司
专利分类号：F16K3/02(20060101)

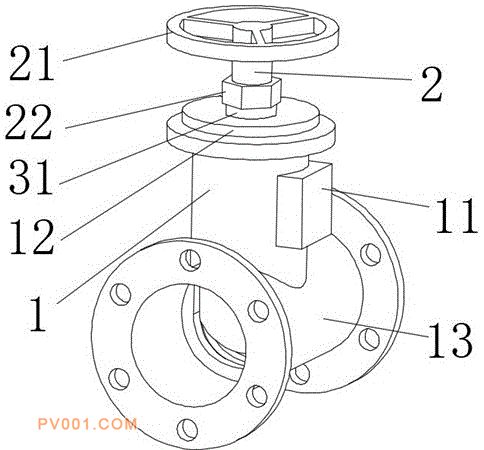

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种磁性防盗软密封闸阀，包括阀筒和防盗单元；所述阀筒的顶部设有阀盖，阀筒的底部设有法兰筒，阀盖的中心处转动连接有螺纹筒，螺纹筒内部螺纹连接有起闭杆，且起闭杆的侧面螺纹连接有螺母，所述起闭杆的顶端设有手轮，螺纹筒的底部设有套筒，且套筒的底部螺纹连接有阀杆，且阀杆的底部设有闸板；所述防盗单元包括防盗框、安装框、安装筒、通电线圈、铁杆、限位杆和弹簧，所述防盗框设于阀筒内部底面的边缘处，所述安装框的内部相对两侧面之间设有安装筒，所述通电线圈设于安装筒的夹层内，本磁性防盗软密封闸阀，设有防盗结构，可以有效防止闸阀被破坏，并且密封性较好。
