【专利】一种基于高压阀的限流装置(专利号:201920755714.1)

专利号：201920755714.1
专利状态：有权
专利类型：[实用新型]
专利申请人：沈阳忠通液压机械设备有限公司
专利分类号：F16K17/04(20060101)

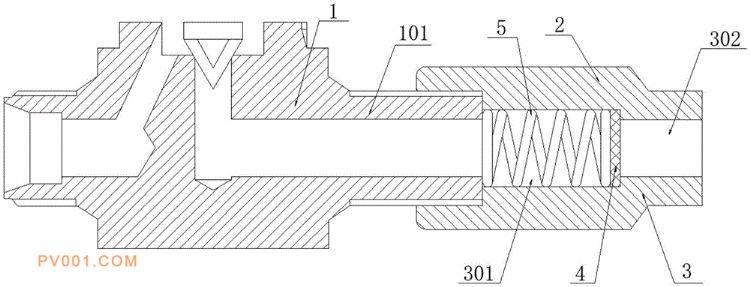

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供一种基于高压阀的限流装置，包括高压阀主体，流量进口端，限流装置主体，限流罩，限流腔，入口通道，限流板，一级限流孔，二级限流孔和承压弹簧；所述流量进口端加工为平口结构，且流量进口端外圈加工有外螺纹，并且限流装置主体通过螺纹连接安装在高压阀主体的流量进口端；所述限流装置主体由限流罩和由右向左依此套装在限流罩内腔里的限流板、承压弹簧构成；所述限流罩为台阶式的管状结构，且限流罩内腔内开设有限流腔，并且限流罩内腔由入口通道，限流腔和出口通道构成一个三级台阶状的结构，这一系列的结构，当限流装置后期发生损坏时，方便对其进行安装和拆卸，便于后期维护，提高了限流装置的实用性。
