【专利】一种大流量微型水气两用泵(专利号:201921203002.5)

专利号：201921203002.5
专利状态：有权
专利类型：[实用新型]
专利申请人：河源市柏尔科技有限公司
专利分类号：F04B17/03(20060101)

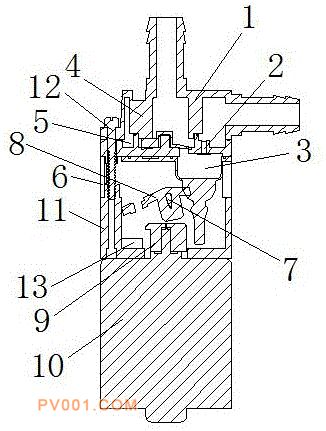

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及微型泵技术领域，尤其为一种大流量微型水气两用泵，包括泵体，所述泵体的内部固定安装有阀片，所述阀片的下方设有活塞，所述泵体的内部安装有排气管，所述排气管的下方设有气室，所述泵体内部的右侧固定安装有气缸，所述气缸的下方设有钢针，所述钢针的右侧设有连杆，所述钢针的下方设有偏心轮，所述偏心轮的下方固定安装有马达；本实用新型通过增加排气管和气室的流道来加大产品水流量，并通过设计气室与内部阀片的装配结构与尺寸，使内部阀片能够有更加有效的密封性，提升泵的吸力，最后通过流道的修改，使气体出气路线正常，增加气室使气体流出前有稳压的空间，避免气体直流出去因流速过快造成的啸音。
