【专利】一种止回阀(专利号:201921068264.5)

专利号：201921068264.5
专利状态：有权
专利类型：[实用新型]
专利申请人：上海沪工阀门厂(集团)有限公司
专利分类号：F16K15/06(20060101)

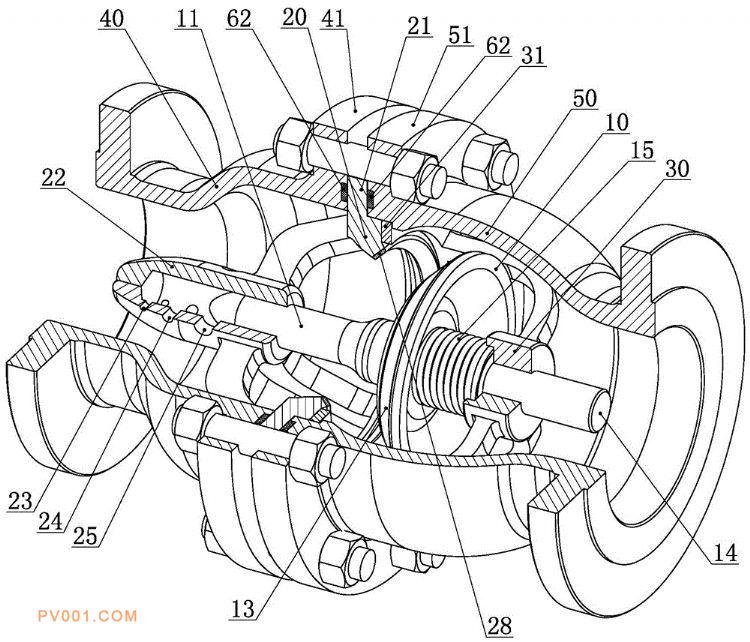

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种止回阀，止回阀内设有阀座和阀瓣支承，阀瓣与阀瓣支承滑动配合，阀瓣向阀座方向往复移动。止回阀采用组装结构，阀座设有阀座法兰，阀瓣支承设有阀瓣支承法兰，阀座法兰和阀瓣支承法兰被前侧阀体和后侧阀体压紧固定在阀体内。止回阀可以直接安装在法兰连接的管道上，阀座法兰和阀瓣支承法兰被管道法兰压紧，使阀座和阀瓣支承固定在管道内。本实用新型的有益效果是：采用模块化的设计，使止回阀易于组装和维修，并可直接将止回阀的核心部件安装在管道中；采用阻尼孔结构降低阀瓣的关闭冲击力，可降低止回阀的操作噪音并避免阀门损坏；阀瓣采用弧形和锥形迎流面，减轻介质对阀瓣的冲刷磨损，避免密封面的损坏，提高止回阀的工作寿命。
