【专利】工质热泵精馏系统(专利号:201920483369.0)

专利号：201920483369.0
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江洁普环保科技有限公司
专利分类号：叶九强

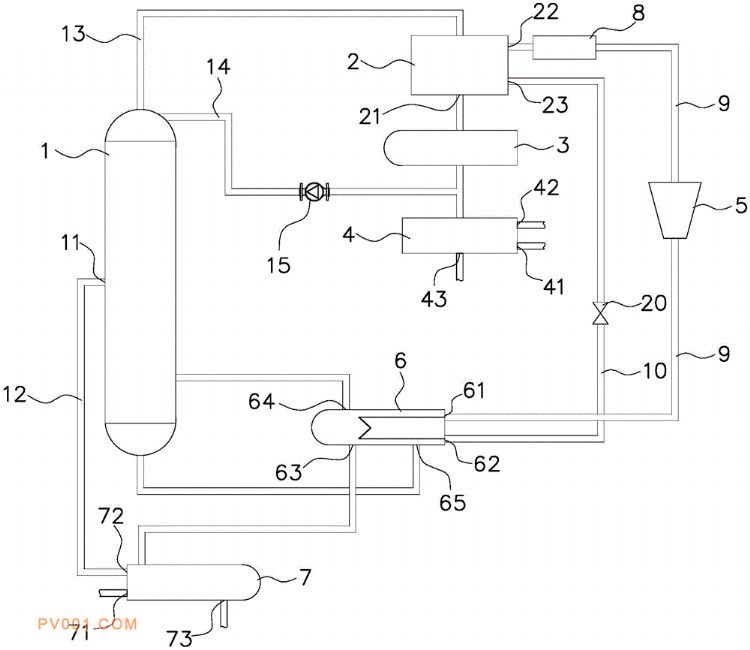

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种工质热泵精馏系统，该系统包括精馏塔、再沸器、以及通过蒸汽馏出管路与精馏塔塔顶相连通的蒸发器，蒸发器带有塔顶馏出液出口、气态工质出口以及液态工质回流口，气态工质出口通过热回收管路与再沸器相连通，热回收管路上安装有压缩机，再沸器带有液态工质出口，该液态工质出口通过工质回流管路与液态工质回流口相连通。先利用蒸发器实现塔顶物料蒸汽与工质之间的换热，再利用压缩机对气化工质加压升温重新成为再沸器的热源。与采用压缩机压缩塔顶物料蒸汽相比，采用压缩机压缩工质不存在污染、变质的风险，且泄漏风险也可大大降低甚至可以完全避免，使得本申请的工质热泵精馏系统性能稳定，使用安全性高。
